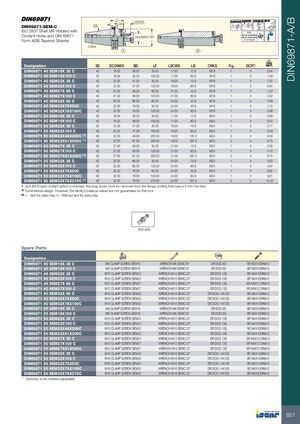

Державки дисковых фрез ISO 3937 с каналами подвода СОЖ и коническими хвостовиками DIN 69871 Form ADB

DIN69871-SEM-C

Точность: A 0.005 A | Тип конуса: AT3 | Твёрдость: 58-60 HRc | SK 40 = 20 000 об/мин, SK 50 = 15 000 об/мин или U < 1.0 gmm

Обозначение SS DCONWS BD LF LSCWS LB CRKS Рис. DCP(2) кг
DIN69871 40 SEM16X 35 C 40 16.00 38.00 35.00 17.00 15.9 M16 1. 0 0.94
DIN69871 40 SEM16X100 C 40 16.00 38.00 100.00 17.00 80.9 M16 1. 0 1.48
DIN69871 40 SEM22X 35 C 40 22.00 47.00 35.00 19.00 15.9 M16 1. 0 1.02
DIN69871 40 SEM22X100 C 40 22.00 47.00 100.00 19.00 80.9 M16 1. 0 0.94
DIN69871 40 SEM27X 60 C 40 27.00 58.00 60.00 21.00 40.9 M16 1. 0 1.20
DIN69871 40 SEM27X100 C 40 27.00 58.00 100.00 21.00 80.9 M16 1. 0 2.32
DIN69871 40 SEM32X 60 C 40 32.00 66.00 60.00 24.00 40.9 M16 1. 0 1.69
DIN69871 40 SEM32X78X50C 40 32.00 78.00 50.00 24.00 30.9 M16 1. 0 1.75
DIN69871 40 SEM32X78X100C 40 32.00 78.00 100.00 24.00 80.9 M16 1. 0 3.58
DIN69871 50 SEM16X 35 C 50 16.00 38.00 35.00 17.00 15.9 M24 1. 0 2.68
DIN69871 50 SEM16X100 C 50 16.00 38.00 100.00 17.00 80.9 M24 1. 0 3.24
DIN69871 50 SEM22X 35 C 50 22.00 47.00 35.00 19.00 15.9 M24 1. 0 2.77
DIN69871 50 SEM22X100 C 50 22.00 47.00 100.00 19.00 80.9 M24 1. 0 3.59
DIN69871 50 SEM22X48X200C (1) 50 22.00 48.00 200.00 19.00 181.0 M24 2. 0 5.00
DIN69871 50 SEM22X61X300C (1) 50 22.00 61.00 300.00 19.00 281.0 M24 2. 0 8.75
DIN69871 50 SEM27X 35 C 50 27.00 58.00 35.00 21.00 15.9 M24 1. 0 2.88
DIN69871 50 SEM27X100 C 50 27.00 58.00 100.00 21.00 80.9 M24 1. 0 4.15
DIN69871 50 SEM27X61X300C (1) 50 27.00 61.00 300.00 21.00 281.0 M24 2. 0 8.70
DIN69871 50 SEM32X 35 C 50 32.00 66.00 35.00 24.00 15.9 M24 1. 0 3.00
DIN69871 50 SEM32X100 C 50 32.00 66.00 100.00 24.00 80.9 M24 1. 0 4.64
DIN69871 50 SEM32X78X50C 50 32.00 78.00 50.00 24.00 30.9 M24 1. 0 3.85
DIN69871 50 SEM32X78X100C 50 32.00 78.00 100.00 24.00 80.9 M24 1. 0 5.61
DIN69871 50 SEM32X78X370C (1) 50 32.00 78.00 370.00 24.00 351.0 M24 2. 0 15.42
  • (a) Если требуется вариант подвода СОЖ типа B, необходимо удалить пробку винта из отверстия охлаждения фланца (использовать шестигранный ключ 2 мм)
  • (1) Дизайн симметричный. Однако значения балансировки для этого инструмента не гарантированы

(2) 1 — паз для информационной пластинки, 0 — без паза

Запасные части

Обозначение Винт прижима Ключ Собачка Втулка установочная
DIN69871 40 SEM16X 35 C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16* DR.DOG 8S SR M3X10DIN912
DIN69871 40 SEM16X100 C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16* DR.DOG 8S SR M3X10DIN912
DIN69871 40 SEM22X 35 C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22* DR.DOG 10S SR M4X10DIN912
DIN69871 40 SEM22X100 C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22* DR.DOG 10S SR M4X10DIN912
DIN69871 40 SEM27X 60 C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27* DR.DOG 12S SR M5X12 DIN912
DIN69871 40 SEM27X100 C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27* DR.DOG 12S SR M5X12 DIN912
DIN69871 40 SEM32X 60 C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 40 SEM32X78X50C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 40 SEM32X78X100C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 50 SEM16X 35 C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16* DR.DOG 8S SR M3X10DIN912
DIN69871 50 SEM16X100 C M8 CLAMP SCREW SEM16 WRENCH M8 SEMC16* DR.DOG 8S SR M3X10DIN912
DIN69871 50 SEM22X 35 C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22* DR.DOG 10S SR M4X10DIN912
DIN69871 50 SEM22X100 C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22* DR.DOG 10S SR M4X10DIN912
DIN69871 50 SEM22X48X200C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22* DR.DOG 10S SR M4X10DIN912
DIN69871 50 SEM22X61X300C M10 CLAMP SCREW SEM22 WRENCH M10 SEMC 22* DR.DOG 10S SR M4X10DIN912
DIN69871 50 SEM27X 35 C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27* DR.DOG 12S SR M5X12 DIN912
DIN69871 50 SEM27X100 C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27* DR.DOG 12S SR M5X12 DIN912
DIN69871 50 SEM27X61X300C M12 CLAMP SCREW SEM27 WRENCH M12 SEMC 27* DR.DOG 12S SR M5X12 DIN912
DIN69871 50 SEM32X 35 C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 50 SEM32X100 C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 50 SEM32X78X50C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 50 SEM32X78X100C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X13S SR M5X14DIN912
DIN69871 50 SEM32X78X370C M16 CLAMP SCREW SEM32 WRENCH M16 SEMC 32* DR.DOG 14X16S SR M5X20DIN912

* Дополнительно, заказывается отдельно
