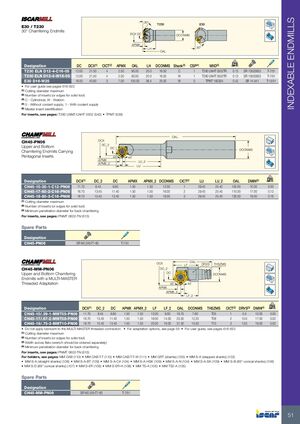

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

E30 / T230

Концевые фрезы 30° для снятия фасок

Обозначение DC DCX(1) CICT(2) APMX OAL LH DCONMS Хвостовик(3) CSP(4) MIID(5) кг
T230 ELN D12-4-C16-05 12.00 21.50 4 2.50 90.00 20.0 16.00 C 1 T290 LNHT 0502TR 0.13
T230 ELN D12-4-W16-05 12.00 21.50 4 2.50 90.00 20.0 16.00 W 1 T290 LNHT 0502TR 0.13
E30 D16-W25 16.00 40.90 3 7.00 100.00 36.4 25.00 W 0 TPMT 160304 0.42
  • Инструкция см. на стр. 616-622
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. C — Цилиндрический, W — Weldon
  4. 0 — без подачи СОЖ, 1 — с подачей СОЖ
  5. Идентификация опорной пластины

Пластины см. на стр.: T290 LNMT/LNHT 0502 (542) • TPMT (536)

CH45-PN06

Концевые фрезы 45° для снятия фасок сверху и снизу с пентагональными пластинами

Обозначение DCX(1) DC_2 DC APMX APMX_2 DCONMS CICT(2) LU LU_2 OAL DMIN(3) кг
CH45-10-30-1-C12-PN06 11.70 8.45 6.60 1.50 1.50 12.00 1 29.40 25.40 100.00 10.00 0.00
CH45-17-60-2-C16-PN06 16.70 13.45 11.40 1.50 1.50 16.00 2 29.40 25.40 110.00 17.00 0.13
CH45-19-80-3-C16-PN06 18.70 15.45 13.40 1.50 1.50 16.00 3 29.40 25.40 130.00 19.00 0.16
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. Минимальный диаметр внедрения при снятии фасок с обратной стороны

Пластины см. на стр.: PNMT 0602-TN (613)

Запасные части

Обозначение
CH45-PN06 SR M2.5X5-T7-60 T-7/51

CH45-MM-PN06

Концевые фрезы 45° для снятия фасок сверху и снизу с резьбовой адаптацией MULTI-MASTER и пентагональными пластинами

Обозначение DCX(1) DC_2 DC APMX APMX_2 LF LF_2 OAL DCONMS THSZMS CICT(2) DRVS(3) DMIN(4) кг
CH45-10/.39-1-MMT05-PN06 11.70 8.45 6.60 1.50 1.50 13.00 9.00 19.75 7.60 T05 1 5.5 10.00 0.00
CH45-17/.67-2-MMT08-PN06 16.70 13.45 11.40 1.50 1.50 18.00 14.00 25.50 12.20 T08 2 10.0 17.00 0.02
CH45-19/.75-3-MMT10-PN06 18.70 15.45 13.40 1.50 1.50 20.00 16.00 31.30 15.30 T10 3 13.0 19.00 0.02
  • Не применять смазочно-охлаждающую жидкость к резьбовому соединению MULTI-MASTER
  • О вариантах адаптации см. стр. 59
  • Инструкция см. на стр. 616-622
  1. Максимальный диаметр резания
  2. Количество пластин (или кромок для монолитного инструмента)
  3. Размер гаечного ключа «под ключ»
  4. Минимальный диаметр внедрения при снятии фасок с обратной стороны

Пластины см. на стр.: PNMT 0602-TN (613)

Держатели см. на стр.: MM CAB (110) • MM CAB-T-T (110) • MM CAB-T-T-W (111) • MM GRT (хвостовики) (105) • MM S-A (ступенчатые хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER (108) • MM S-ER-H (108) • MM TS-A (105) • MM TS2-A (105)

Запасные части

Обозначение
CH45-MM-PN06 SR M2.5X5-T7-60 T-7/51
