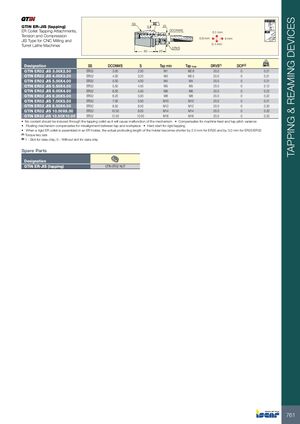

Фрезерные инструменты Iscar 2026 - страница 763

Предыдущая страница Следующая страница

Навигация

УСТРОЙСТВА ДЛЯ НАРЕЗКИ РЕЗЬБЫ И РАЗВЁРТЫВАНИЯ

GTIN ER-JIS (нарезка резьбы)

Цанговые держатели для нарезки резьбы ER типа JIS с растяжением и сжатием для фрезерных станков с ЧПУ и токарно-револьверных станков

Обозначение SS DCONWS S Мин. резьба Макс. резьба DRVS DCP кг
GTIN ER32 JIS 3.00X2.50 ER32 3.00 2.50 M1 M2.6 20.0 0 0.21
GTIN ER32 JIS 4.00X3.20 ER32 4.00 3.20 M3 M3.5 20.0 0 0.21
GTIN ER32 JIS 5.00X4.00 ER32 5.00 4.00 M4 M4 20.0 0 0.21
GTIN ER32 JIS 5.50X4.50 ER32 5.50 4.50 M5 M5 20.0 0 0.12
GTIN ER32 JIS 6.00X4.50 ER32 6.00 4.50 M6 M6 20.0 0 0.22
GTIN ER32 JIS 6.20X5.00 ER32 6.20 5.00 M8 M8 20.0 0 0.22
GTIN ER32 JIS 7.00X5.50 ER32 7.00 5.50 M10 M10 20.0 0 0.21
GTIN ER32 JIS 8.50X6.50 ER32 8.50 6.50 M12 M12 20.0 0 0.20
GTIN ER32 JIS 10.50X8.00 ER32 10.50 8.00 M14 M14 20.0 0 0.20
GTIN ER32 JIS 12.50X10.00 ER32 12.50 10.00 M16 M16 20.0 0 0.20

Примечания: охлаждающая жидкость не должна подаваться через цанговый патрон для нарезки резьбы, так как это может привести к неправильной работе механизма. Компенсирует погрешность подачи машины и отклонение шага нарезки. Механизм плавающего движения компенсирует несоосность между резцом и заготовкой. Жёсткий старт для жёсткой нарезки резьбы. При установке жёсткой цанги ER в держатель ER фактическая длина выступа держателя становится короче на 2,0 мм для ER20 и на 3,0 мм для ER25/ER32.
(1) Размер ключа крутящего момента
(2) 1 — паз для стружечной кассеты, 0 — без паза для стружечной кассеты

Запасные части

Обозначение Компоненты
GTIN ER-JIS (нарезка резьбы) GTIN ER32 NUT
