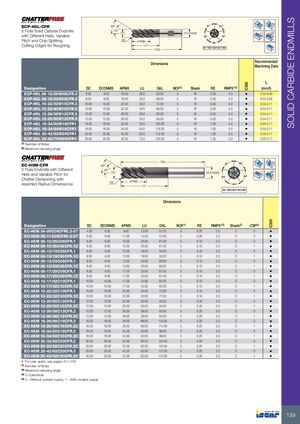

Фрезерные инструменты Iscar 2026 - страница 141

Предыдущая страница Следующая страница

Навигация

ECP-H5L-CFR

Пятизубые твердосплавные фрезы с различной спиралью, переменным шагом и разделением стружки для чистовой обработки

Обозначение DC DCONMS APMX LU OAL Зубьев Хвостовик RE RMPX° IC900 fz (мм/зуб)
ECP-H5L 08-18/26W08CFR.3 8.00 8.00 18.00 26.0 63.00 5 W 0.30 5.0 • 0.03–0.08
ECP-H5L 08-18/32W08CFR.3 8.00 8.00 18.00 32.0 68.00 5 W 0.30 5.0 • 0.03–0.08
ECP-H5L 10-22/32W10CFR.5 10.00 10.00 22.00 32.0 72.00 5 W 0.50 5.0 • 0.04–0.11
ECP-H5L 10-22/40W10CFR.5 10.00 10.00 22.00 40.0 80.00 5 W 0.50 5.0 • 0.04–0.11
ECP-H5L 12-26/38W12CFR.5 12.00 12.00 26.00 38.0 83.00 5 W 0.50 5.0 • 0.04–0.11
ECP-H5L 12-26/50W12CFR.5 12.00 12.00 26.00 50.0 95.00 5 W 0.50 5.0 • 0.04–0.11
ECP-H5L 16-34/50W16CFR1 16.00 16.00 34.00 50.0 100.00 5 W 1.00 5.0 • 0.05–0.17
ECP-H5L 16-34/64W16CFR1 16.00 16.00 34.00 64.0 116.00 5 W 1.00 5.0 • 0.05–0.17
ECP-H5L 20-42/62W20CFR1 20.00 20.00 42.00 62.0 112.00 5 W 1.00 5.0 • 0.05–0.17
ECP-H5L 20-42/75W20CFR1 20.00 20.00 42.00 75.0 125.00 5 W 1.00 5.0 • 0.05–0.17

Примечания:

  • (1) Количество зубьев
  • (2) Максимальный угол врезания

EC-H5M-CFR

Пятизубые фрезы с различной спиралью и переменным шагом для подавления вибраций с ассортиментом радиусов

Обозначение DC DCONMS APMX LU OAL Зубьев RE RMPX° Хвостовик CSP IC900
EC-H5M 04-09C06CFR0.2-57 4.00 6.00 9.00 12.00 57.00 5 0.20 2.0 C 0 •
EC-H5M 05-11C06CFR0.2-57 5.00 6.00 11.00 14.50 57.00 5 0.20 2.0 C 0 •
EC-H5M 06-10/25C06CFR.1 6.00 6.00 10.00 25.00 61.00 5 0.10 2.0 C 0 •
EC-H5M 06-10/25C06CFR.1C 6.00 6.00 10.00 25.00 61.00 5 0.10 2.0 C 1 •
EC-H5M 06-13/19C06CFR.1 6.00 6.00 13.00 19.00 55.00 5 0.10 2.0 C 0 •
EC-H5M 06-13/19C06CFR.1C 6.00 6.00 13.00 19.00 55.00 5 0.10 2.0 C 1 •
EC-H5M 08-13/33C08CFR.1 8.00 8.00 13.00 33.00 69.00 5 0.10 2.0 C 0 •
EC-H5M 08-13/33C08CFR.1C 8.00 8.00 13.00 33.00 69.00 5 0.10 2.0 C 1 •
EC-H5M 08-17/25C08CFR.1 8.00 8.00 17.00 25.00 61.00 5 0.10 2.0 C 0 •
EC-H5M 08-17/25C08CFR.1C 8.00 8.00 17.00 25.00 61.00 5 0.10 2.0 C 1 •
EC-H5M 10-17/42C10CFR.1 10.00 10.00 17.00 42.00 82.00 5 0.10 2.0 C 0 •
EC-H5M 10-17/42C10CFR.1C 10.00 10.00 17.00 42.00 82.00 5 0.10 2.0 C 1 •
EC-H5M 10-22/32C10CFR.1 10.00 10.00 22.00 32.00 72.00 5 0.10 2.0 C 0 •
EC-H5M 10-22/32C10CFR.1C 10.00 10.00 22.00 32.00 72.00 5 0.10 2.0 C 1 •
EC-H5M 12-20/50C12CFR.2 12.00 12.00 20.00 50.00 95.00 5 0.20 2.0 C 0 •
EC-H5M 12-20/50C12CFR.2C 12.00 12.00 20.00 50.00 95.00 5 0.20 2.0 C 1 •
EC-H5M 12-26/38C12CFR.2 12.00 12.00 26.00 38.00 83.00 5 0.20 2.0 C 0 •
EC-H5M 12-26/38C12CFR.2C 12.00 12.00 26.00 38.00 83.00 5 0.20 2.0 C 1 •
EC-H5M 16-26/66C16CFR.2 16.00 16.00 26.00 66.00 116.00 5 0.20 2.0 C 0 •
EC-H5M 16-26/66C16CFR.2C 16.00 16.00 26.00 66.00 114.00 5 0.20 2.0 C 1 •
EC-H5M 16-34/50C16CFR.2 16.00 16.00 34.00 50.00 98.00 5 0.20 2.0 C 0 •
EC-H5M 16-34/50C16CFR.2C 16.00 16.00 34.00 50.00 98.00 5 0.20 2.0 C 1 •
EC-H5M 20-32/82C20CFR.2 20.00 20.00 32.00 82.00 132.00 5 0.20 2.0 C 0 •
EC-H5M 20-32/82C20CFR.2C 20.00 20.00 32.00 82.00 132.00 5 0.20 2.0 C 1 •
EC-H5M 20-42/62C20CFR.2 20.00 20.00 42.00 62.00 112.00 5 0.20 2.0 C 0 •
EC-H5M 20-42/62C20CFR.2C 20.00 20.00 42.00 62.00 112.00 5 0.20 2.0 C 1 •

Примечания:

  • (1) Количество зубьев
  • (2) Максимальный угол врезания
  • (3) C — цилиндрический хвостовик
  • (4) 0 — без подвода охлаждающей жидкости, 1 — с подводом охлаждающей жидкости
