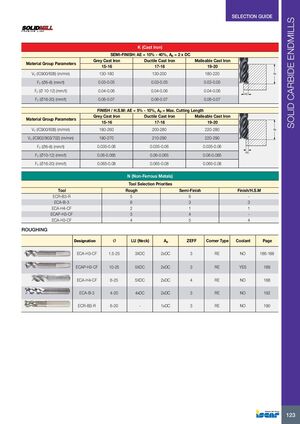

РУКОВОДСТВО ПО ВЫБОРУ

Твердосплавные фрезы концевые

К (Чугун)

Полу-чистовая обработка: AE = 10% - 40%, Ap = 2 x DC

Параметры группы материала Серый чугун 15-16 Ковкий чугун 17-18 Мягкий ковкий чугун 19-20
Vc (IC900/608) (м/мин) 130-180 130-200 180-220
Fz (Ø6–8) (мм/зуб) 0.03-0.05 0.03-0.05 0.03-0.05
Fz (Ø 10-12) (мм/зуб) 0.04-0.06 0.04-0.06 0.04-0.06
Fz (Ø16-20) (мм/зуб) 0.06-0.07 0.06-0.07 0.06-0.07

Чистовая обработка / Высокоскоростная обработка: AE = 5% - 10%, Ap = Макс. длина резания

Параметры группы материала Серый чугун 15-16 Ковкий чугун 17-18 Мягкий ковкий чугун 19-20
Vc (IC900/608) (м/мин) 180-260 200-280 220-280
Vc (IC902/903/702) (м/мин) 190-270 210-290 220-290
Fz (Ø6–8) (мм/зуб) 0.035-0.06 0.035-0.06 0.035-0.06
Fz (Ø10-12) (мм/зуб) 0.06-0.065 0.06-0.065 0.06-0.065
Fz (Ø16-20) (мм/зуб) 0.065-0.08 0.065-0.08 0.065-0.08

N (Цветные металлы)

Приоритеты выбора инструмента

Инструмент Черновая Полу-чистовая Чистовая/Высокоскоростная
ECR-B3-R 5 6 —
ECA-B-3 6 3 3
ECA-H4-CF 2 1 1
ECAP-H3-CF 3 4 —
ECA-H3-CF 4 5 4

Черновая обработка

Обозначение Ø LU (Шейка) Ap ZEFF Тип уголка СОЖ Стр.
ECA-H3-CF 1.5-25 3XDC 2xDC 3 RE НЕТ 186-188
ECAP-H3-CF 10-25 5XDC 2xDC 3 RE ДА 189
ECA-H4-CF 6-25 5XDC 2xDC 4 RE НЕТ 188
ECA-B-3 4-20 4xDC 2xDC 3 RE НЕТ 192
ECR-B3-R 6-20 — 1xDC 3 RE НЕТ 190
