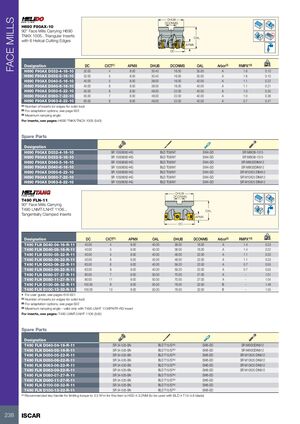

H690 F90AX-10

Торцовые фрезы на базе H690 с треугольными пластинами TNKX 1005.. с 6 винтовыми режущими кромками

Обозначение DC Кол-во пластин1 APMX DHUB DCONMS OAL Хвостовик2 RMPX°3 кг
H690 F90AX D032-4-16-10 32.00 4 8.00 30.40 16.00 35.00 A 1.6 0.10
H690 F90AX D032-5-16-10 32.00 5 8.00 30.40 16.00 35.00 A 1.6 0.10
H690 F90AX D040-5-16-10 40.00 5 8.00 38.00 16.00 40.00 A 1.1 0.22
H690 F90AX D040-6-16-10 40.00 6 8.00 38.00 16.00 40.00 A 1.1 0.21
H690 F90AX D050-6-22-10 50.00 6 8.00 48.00 22.00 40.00 A 1.0 0.35
H690 F90AX D050-7-22-10 50.00 7 8.00 48.00 22.00 40.00 A 1.0 0.36
H690 F90AX D063-8-22-10 63.00 8 8.00 48.00 22.00 40.00 A 0.7 0.47

1 Количество пластин (или кромок для монолитного инструмента)

2 Варианты адаптации см. на странице 622

3 Максимальный угол наклона

Пластины см. на страницах: H690 TNKX/TNCX 1005 (540)

Запасные части

Обозначение Деталь 1 Деталь 2 Деталь 3 Деталь 4
H690 F90AX D032-4-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X38-1515
H690 F90AX D032-5-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X38-1515
H690 F90AX D040-5-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X30DIN912
H690 F90AX D040-6-16-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X30DIN912
H690 F90AX D050-6-22-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X25 DIN912
H690 F90AX D050-7-22-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X25 DIN912
H690 F90AX D063-8-22-10 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X25 DIN912

T490 FLN-11

Торцовые фрезы на базе T490 с касательно закрепленными пластинами LNMT/LNHT 1106...

Обозначение DC Кол-во пластин1 APMX OAL DHUB DCONMS Хвостовик2 RMPX°3 кг
T490 FLN D040-04-16-R-11 40.00 4 9.00 40.00 38.00 16.00 A 1.4 0.23
T490 FLN D040-05-16-R-11 40.00 5 9.00 40.00 38.00 16.00 A 1.4 0.22
T490 FLN D050-05-22-R-11 50.00 5 9.00 40.00 48.00 22.00 A 1.1 0.33
T490 FLN D050-06-22-R-11 50.00 6 9.00 40.00 48.00 22.00 A 1.1 0.33
T490 FLN D063-06-22-R-11 63.00 6 9.00 40.00 59.20 22.00 A 0.7 0.55
T490 FLN D063-09-22-R-11 63.00 9 9.00 40.00 59.20 22.00 A 0.7 0.55
T490 FLN D080-07-27-R-11 80.00 7 9.00 50.00 70.00 27.00 A — 1.01
T490 FLN D080-11-27-R-11 80.00 11 9.00 50.00 70.00 27.00 A — 1.04
T490 FLN D100-08-32-R-11 100.00 8 9.00 50.00 78.00 32.00 B — 1.48
T490 FLN D100-13-32-R-11 100.00 13 9.00 50.00 78.00 32.00 B — 1.55

Руководство пользователя см. на страницах 616-621

1 Количество пластин (или кромок для монолитного инструмента)

2 Варианты адаптации см. на странице 622

3 Максимальный угол наклона — действителен только с пластиной T490 LNHT 1106PNTR-RD

Пластины см. на страницах: T490 LNMT/LNHT 1106 (545)

Запасные части

Обозначение Деталь 1 Деталь 2 Деталь 3 Деталь 4
T490 FLN D040-04-16-R-11 SR 34-535-SN BLD T15/S7a SW6-SD SR M8X30DIN912
T490 FLN D040-05-16-R-11 SR 34-535-SN BLD T15/S7a SW6-SD SR M8X30DIN912
T490 FLN D050-05-22-R-11 SR 34-535-SN BLD T15/S7a SW6-SD SR M10X25 DIN912
T490 FLN D050-06-22-R-11 SR 34-535-SN BLD T15/S7a SW6-SD SR M10X25 DIN912
T490 FLN D063-06-22-R-11 SR 34-535-SN BLD T15/S7a SW6-SD SR M10X25 DIN912
T490 FLN D063-09-22-R-11 SR 34-535-SN BLD T15/S7a SW6-SD SR M10X25 DIN912
T490 FLN D080-07-27-R-11 SR 34-535-SN BLD T15/S7a SW6-SD —
T490 FLN D080-11-27-R-11 SR 34-535-SN BLD T15/S7a SW6-SD —
T490 FLN D100-08-32-R-11 SR 34-535-SN BLD T15/S7a SW6-SD —
T490 FLN D100-13-32-R-11 SR 34-535-SN BLD T15/S7a SW6-SD —

a Рекомендуемый ключ для ограничения момента до 3,2 Н·м для этого изделия — HSD 4-3.2NM (используется с пластиной BLD 4 T15-4.8)
