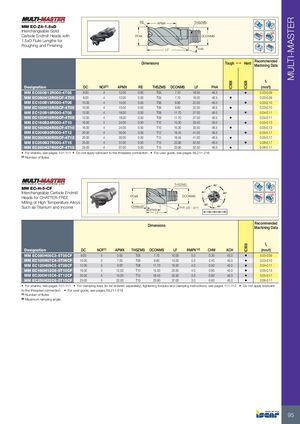

Фрезерные инструменты Iscar 2026 - страница 97

Каталог Iscar токарный инструмент для нарезания канавок

Каталог Iscar токарный инструмент для нарезания канавок

Каталог Iscar торцевые фрезы 2022

Каталог Iscar торцевые фрезы 2022

Каталог Iscar сверла со сменной режущей частью 2022

Каталог Iscar сверла со сменной режущей частью 2022

Каталог Iscar инструмент для мелкоразмерной обработки

Каталог Iscar инструмент для мелкоразмерной обработки

Каталог Iscar дисковые фрезы и фрезерные пластины 2022

Каталог Iscar дисковые фрезы и фрезерные пластины 2022

Каталог Iscar расточные системы

Каталог Iscar расточные системы

MULTI-MASTER

MM EC-Z4-1.5xD

Сменные твердосплавные цельные головки фрез с длиной стружечной канавки 1,5xD для черновой и чистовой обработки.

Обозначение	DC	Число зубьев	APMX	RE	THSZMS	DCONMS	LF	FHA	Жесткий IC908	Вязкий IC608	fz (мм/зуб)
MM EC080B12R000-4T05	8.00	4	12.00	0.00	T05	7.70	18.00	46.5	•		0.03-0.09
MM EC080H12R05CF-4T05	8.00	4	12.00	0.50	T05	7.70	18.00	46.5		•	0.03-0.09
MM EC100B15R000-4T06	10.00	4	15.00	0.00	T06	9.60	22.00	46.5	•		0.03-0.10
MM EC100H15R05CF-4T06	10.00	4	15.00	0.50	T06	9.60	22.00	46.5		•	0.03-0.10
MM EC120B18R000-4T08	12.00	4	18.00	0.00	T08	11.70	27.00	46.5	•		0.04-0.11
MM EC120H18R05CF-4T08	12.00	4	18.00	0.50	T08	11.70	27.00	46.5		•	0.04-0.11
MM EC160B24R000-4T10	16.00	4	24.00	0.00	T10	15.30	33.50	46.5	•		0.05-0.13
MM EC160H24R05CF-4T10	16.00	4	24.00	0.50	T10	15.30	33.50	46.5		•	0.05-0.13
MM EC200B30R000-4T12	20.00	4	30.00	0.00	T12	18.45	41.00	46.5	•		0.05-0.17
MM EC200H30R05CF-4T12	20.00	4	30.00	0.50	T12	18.45	41.00	46.5		•	0.05-0.17
MM EC250B37R000-4T15	25.00	4	37.00	0.00	T15	23.90	52.50	46.5	•		0.06-0.17
MM EC250H37R05CF-4T15	25.00	4	37.00	0.50	T15	23.90	52.50	46.5		•	0.06-0.17

Для хвостовиков см. стр. 101-111
Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
Инструкция пользователя см. стр. 59, 211-218
(1) Число зубьев

MM EC-H-5-CF

Сменные твердосплавные цельные головки фрез для вибрационной фрезеровки жаропрочных сплавов, таких как титан и инконель.

Обозначение	DC	Число зубьев	APMX	THSZMS	DCONMS	LF	RMPX°	CHW	KCH	IC908	fz (мм/зуб)
MM EC080H05C3-5T05CF	8.00	5	5.00	T05	7.70	10.00	5.0	0.30	45.0	•	0.03-0.09
MM EC100H07C4-5T06CF	10.00	5	7.00	T06	9.60	13.00	5.0	0.40	45.0	•	0.03-0.10
MM EC120H09C5-5T08CF	12.00	5	9.00	T08	11.70	16.50	4.0	0.50	45.0	•	0.04-0.11
MM EC160H12C6-5T10CF	16.00	5	12.00	T10	15.30	20.50	4.0	0.60	45.0	•	0.05-0.13
MM EC200H15C6-5T12CF	20.00	5	15.00	T12	18.45	25.50	3.0	0.60	45.0	•	0.05-0.17
MM EC250H22C6-5T15CF	25.00	5	22.00	T15	23.90	37.00	3.0	0.60	45.0	•	0.06-0.17

Для хвостовиков см. стр. 101-111
Для зажимных ключей (заказываются отдельно), крутящих моментов и инструкций по креплению см. стр. 111-112
Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению
Инструкция пользователя см. стр. 59, 211-218
(1) Число зубьев
(2) Максимальный угол врезания
