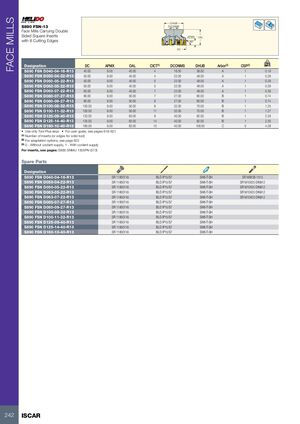

S890 FSN-13

Торцовые фрезы со сменяемыми двусторонними квадратными пластинами с 8 режущими кромками

Используйте только ключи Torx Plus

Руководство пользователя см. на страницах 616-621

Обозначение DC APMX OAL Кол-во пластин1 DCONMS DHUB Хвостовик2 CSP3 кг
S890 FSN D040-04-16-R13 40.00 9.00 40.00 4 16.00 38.00 A 1 0.19
S890 FSN D050-04-22-R13 50.00 9.00 40.00 4 22.00 48.00 A 1 0.28
S890 FSN D050-05-22-R13 50.00 9.00 40.00 5 22.00 48.00 A 1 0.29
S890 FSN D063-05-22-R13 63.00 9.00 40.00 5 22.00 48.00 A 1 0.39
S890 FSN D063-07-22-R13 63.00 9.00 40.00 7 22.00 48.00 A 1 0.39
S890 FSN D080-07-27-R13 80.00 9.00 50.00 7 27.00 60.00 B 1 0.74
S890 FSN D080-09-27-R13 80.00 9.00 50.00 9 27.00 60.00 B 1 0.74
S890 FSN D100-08-32-R13 100.00 9.00 50.00 8 32.00 70.00 B 1 1.25
S890 FSN D100-11-32-R13 100.00 9.00 50.00 11 32.00 70.00 B 1 1.27
S890 FSN D125-09-40-R13 125.00 9.00 63.00 9 40.00 82.00 B 1 2.29
S890 FSN D125-14-40-R13 125.00 9.00 63.00 14 40.00 82.00 B 1 2.30
S890 FSN D160-10-40-R13 160.00 9.00 63.00 10 40.00 106.00 C 0 4.28

1 Количество пластин (или кромок для монолитного инструмента)

2 Варианты адаптации см. на странице 622

3 0 — без подвода СОЖ, 1 — с подводом СОЖ

Пластины см. на страницах: S890 SNMU 1305PN (573)

Запасные части

Обозначение Деталь 1 Деталь 2 Деталь 3 Деталь 4
S890 FSN D040-04-16-R13 SR 11800745 BLD IP15/S7 SW6-T-SH SR M8X38-1515
S890 FSN D050-04-22-R13 SR 11800745 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912
S890 FSN D050-05-22-R13 SR 11800745 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912
S890 FSN D063-05-22-R13 SR 11800745 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912
S890 FSN D063-07-22-R13 SR 11800745 BLD IP15/S7 SW6-T-SH SR M10X25 DIN912
S890 FSN D080-07-27-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
S890 FSN D080-09-27-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
S890 FSN D100-08-32-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
S890 FSN D100-11-32-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
S890 FSN D125-09-40-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
S890 FSN D125-14-40-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
S890 FSN D160-10-40-R13 SR 11800745 BLD IP15/S7 SW6-T-SH —
