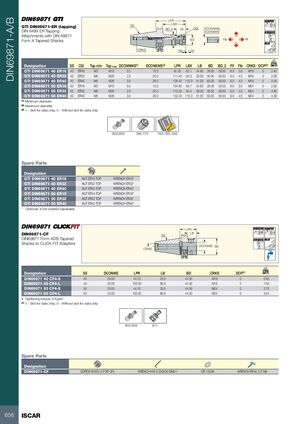

Фрезерные инструменты Iscar 2026 - страница 658

Предыдущая страница Следующая страница

Навигация

GTI DIN69871-ER (нарезание резьбы)

Навески для нарезания резьбы DIN 6499 ER с коническими хвостовиками формы A DIN 69871

Обозначение SS CSI Мин. резьба Макс. резьба DCONNWS(1) DCONXWS(2) LPR LBX LB BD BD_2 Flf Flb CRKS DCP(3) кг
GTI DIN69871 40 ER16 40 ER16 M3 M10 0.5 10.0 81.20 62.1 24.60 28.00 29.50 8.0 3.0 M16 0 2.40
GTI DIN69871 40 ER32 40 ER32 M6 M20 2.0 20.0 111.40 92.3 33.00 50.00 56.50 9.0 4.0 M16 0 2.28
GTI DIN69871 40 ER40 40 ER40 M6 M28 3.0 26.0 129.40 110.3 51.00 63.00 56.50 9.0 4.0 M16 0 2.40
GTI DIN69871 50 ER16 50 ER16 M3 M10 0.5 10.0 104.80 85.7 24.60 28.00 29.50 8.0 3.0 M24 0 2.95
GTI DIN69871 50 ER32 50 ER32 M6 M20 2.0 20.0 113.30 94.4 33.00 50.00 56.50 9.0 4.0 M24 0 3.90
GTI DIN69871 50 ER40 50 ER40 M6 M28 3.0 26.0 132.40 113.3 51.00 63.00 56.50 9.0 4.0 M24 0 4.39

(1) Минимальный диаметр
(2) Максимальный диаметр
(3) 1 — Паз для чипа данных, 0 — Без паза для чипа данных

Запасные части

Обозначение Наименование
GTI DIN69871 40 ER16 NUT ER16 TOP, WRENCH ER16*
GTI DIN69871 40 ER32 NUT ER32 TOP, WRENCH ER32*
GTI DIN69871 40 ER40 NUT ER40 TOP, WRENCH ER40*
GTI DIN69871 50 ER16 NUT ER16 TOP, WRENCH ER16*
GTI DIN69871 50 ER32 NUT ER32 TOP, WRENCH ER32*
GTI DIN69871 50 ER40 NUT ER40 TOP, WRENCH ER40*

* По желанию, заказывается отдельно

DIN69871-CF

Конические хвостовики формы ADB DIN69871 для адаптеров CLICK-FIT

Обозначение SS DCONWS LPR LB BD CRKS DCP(1) кг
DIN69871 40 CF4-S 40 25.00 44.10 25.0 44.50 M16 0 0.93
DIN69871 40 CF4-L 40 25.00 100.00 80.9 44.50 M16 0 1.55
DIN69871 50 CF4-S 50 25.00 44.10 25.0 44.50 M24 0 2.70
DIN69871 50 CF4-L 50 25.00 100.00 80.9 44.50 M24 0 3.54

• Момент затяжки: 6 Кгхм
(1) 1 — Паз для чипа данных, 0 — Без паза для чипа данных

Запасные части

Обозначение Наименование
DIN69871-CF SCREW M16X1.5 FOR CF4, WRENCH HW 8 200X36 DIN911, OR 15X3N, WRENCH REAL C.F M8
