РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

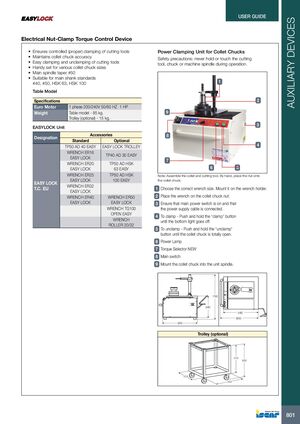

Электрический ключ-зажим с контролем крутящего момента

  • Обеспечивает контролируемое (правильное) зажатие режущих инструментов
  • Поддерживает точность цангового патрона
  • Удобное зажатие и отпускание режущих инструментов
  • Практичный набор для различных размеров цанговых патронов
  • Основной стержень тип #50
  • Совместимо со стандартными стержнями #40, #50, HSK 63, HSK 100

Силовое приспособление для зажима цанговых патронов

Меры безопасности: никогда не удерживайте и не прикасайтесь к режущему инструменту, патрону или шпинделю машины во время работы.

Настольная модель

Характеристики:

  • Электродвигатель: однофазный, 200/240В, 50/60 Гц, 1 л.с.
  • Вес: настольная модель – 85 кг; тележка (опционально) – 15 кг

Блок EASYLOCK

Обозначение Стандартные Дополнительно
TP50 AD 40 EASY LOCK WRENCH ER16 EASY LOCK EASY LOCK TROLLEY
WRENCH ER20 EASY LOCK TP40 AD 30 EASY LOCK
TP50 AD HSK 63 EASY LOCK WRENCH ER25 EASY LOCK TP50 AD HSK 100 EASY LOCK
WRENCH ER32 EASY LOCK WRENCH ER50 EASY LOCK
T.C. EU WRENCH ER40 EASY LOCK WRENCH TG100 OPEN EASY LOCK
WRENCH ROLLER 20/32

Инструкция по использованию

  1. Выберите правильный размер ключа. Установите его на держатель ключа.
  2. Поместите ключ на гайку цангового патрона.
  3. Убедитесь, что главный выключатель питания включён и кабель питания подключен.
  4. Для зажима – нажимайте и удерживайте кнопку «зажим» до выключения нижнего индикатора.
  5. Для отпускания – нажимайте и удерживайте кнопку «отпуск» до полного открытия цангового патрона.
  6. Лампа питания
  7. Селектор крутящего момента (новое)
  8. Главный выключатель
  9. Установите цанговый патрон в шпиндель устройства.

Примечание: Соберите цангу и режущий инструмент. Вручную установите гайку на цанговый патрон.
