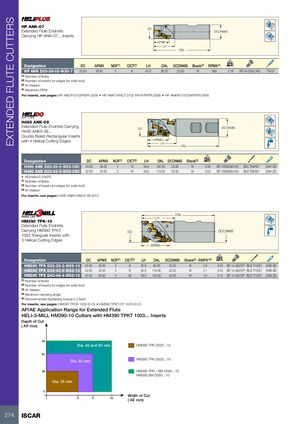

ФРЕЗЫ С УДЛИНЕННЫМИ КАНАВКАМИ

HP ANK-07

Фрезы удлиненные концевые, оснащенные пластинами HP ANK-07...

Обозначение DC APMX NOF(1) CICT(2) LH OAL DCONMS Хвостовик(3) RPMX(4) кг Запасная часть
HP ANK D20-28-02-W20-7 20.00 28.60 2 8 40.0 90.00 20.00 W 999 0.18 SR 34-533/L/HG, T-6/51
  • (1) Количество канавок
  • (2) Количество пластин (или режущих кромок для монолитного инструмента)
  • (3) W - крепление Велдона
  • (4) Максимальные обороты
  • Для пластин см. стр.: HP ANCR 0702PNFR (509) • HP ANKT/ANCT 0702 PN-R/PNTR (508) • HP ANKW 070204PNTR (509)

H490 ANK-09

Фрезы удлиненные концевые с двусторонними прямоугольными пластинами H490 ANKX 09... с 4 спиральными режущими кромками

Обозначение DC APMX NOF(1) CICT(2) LH OAL DCONMS Хвостовик(3) кг Запасная часть
H490 ANK D25-35-2-W25-09C 25.00 35.00 2 10 38.0 100.00 25.00 W 0.30 SR 10508082-HG, BLD T08/M7, SW4-SD
H490 ANK D32-42-3-W32-09C 32.00 42.00 3 18 50.0 115.00 32.00 W 0.52 SR 10508082-HG, BLD T08/M7, SW4-SD
  • AE(макс.)=0.25xDC
  • (1) Количество канавок
  • (2) Количество пластин (или режущих кромок для монолитного инструмента)
  • (3) W - крепление Велдона
  • Для пластин см. стр.: H490 ANKX/ANCX-09 (537)

HM390 TPK-10

Фрезы удлиненные концевые, оснащенные треугольными пластинами HM390 TPKT 1003 с 3 спиральными режущими кромками

Обозначение DC APMX NOF(1) CICT(2) LH OAL DCONMS Хвостовик(3) RMPX°(4) кг Запасная часть
HM390 TPK D25-28-2-W25-10 25.00 28.00 2 8 35.0 95.00 25.00 W 2.9 0.30 SR 14-562/S(a), BLD T10/S7, SW6-SD
HM390 TPK D32-42-2-W32-10 32.00 42.00 2 12 50.0 110.00 32.00 W 2.1 0.53 SR 14-562/S(a), BLD T10/S7, SW6-SD
HM390 TPK D40-49-4-W32-10 40.00 49.00 4 28 59.0 125.00 32.00 W 1.6 0.75 SR 14-562/S(a), BLD T10/S7, SW6-SD
  • (1) Количество канавок
  • (2) Количество пластин (или режущих кромок для монолитного инструмента)
  • (3) W - крепление Велдона
  • (4) Максимальный угол подачи
  • (a) Рекомендуемый момент затяжки: 3.2 Н·м
  • Для пластин см. стр.: HM390 TPCR 1003 (513) • HM390 TPKT/CT 1003 (512)

Диапазон подачи AP/AE для фрез удлиненных HELI-3-MILL HM390-10 с пластинами HM390 TPKT 1003

Глубина резания (AP, мм)

Глубина Диаметр и тип фрезы
50 Ø40 и Ø50 мм HM390 TPK D025...10
49
42 HM390 TPK D032...10
28 Ø32 мм HM390 TPK / SM D040...10
Ø25 мм HM390 SM D050...10
5 Ширина резания (AE, мм): 6, 8, 10
