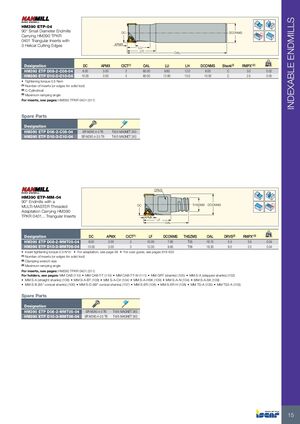

HM390 ETP-04

Концевые фрезы малого диаметра 90° с треугольными пластинами HM390 TPKR 0401 с 3 винтовыми режущими кромками

Обозначение DC APMX Кол-во пластин OAL LU LH DCONMS Хвостовик RMPX° Вес (кг)
HM390 ETP D08-2-C08-04 8.00 3.00 2 60.00 9.60 12.0 8.00 C 3.0 0.02
HM390 ETP D10-3-C10-04 10.00 3.00 3 80.00 12.60 15.0 10.00 C 2.5 0.05
  • Момент затяжки 0.5 Н·м

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. Цилиндрический
  3. Максимальный угол наклона

Пластины см. на стр.: HM390 TPKR 0401 (511)

Запасные части

Обозначение Запасная часть Код
HM390 ETP D08-2-C08-04 SR M2X0.4-3 T6 T-6/5 MAGNET 3X3
HM390 ETP D10-3-C10-04 SR M2X0.4-3.5 T6 T-6/5 MAGNET 3X3

HM390 ETP-MM-04

Концевые фрезы 90° с резьбовой адаптацией МУЛЬТИМАСТЕР с треугольными пластинами HM390 TPKR 0401

Обозначение DC APMX Кол-во пластин LF DCONMS THSZMS OAL DRVS RMPX° Вес (кг)
HM390 ETP D08-2-MMT05-04 8.00 3.00 2 10.00 7.60 T05 16.75 5.5 3.0 0.04
HM390 ETP D10-3-MMT06-04 10.00 3.00 3 12.00 9.60 T06 18.30 8.0 2.5 0.04
  • Момент затяжки пластины 0.5 Н·м
  • Адаптация см. на стр. 59
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. Размер гаечного ключа для затяжки
  3. Максимальный угол наклона

Пластины см. на стр.: HM390 TPKR 0401 (511)

Держатели см. на стр.: MM CAB (110) • MM CAB-T-T (110) • MM CAB-T-T-W (111) • MM GRT хвостовики (105) • MM S-A ступенчатые хвостовики (102) • MM S-A прямые хвостовики (106) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B конические хвостовики 85° (106) • MM S-D конические хвостовики 89° (107) • MM ER (108) • MM ER-H (108) • MM TS-A (105) • MM TS2-A (105)

Запасные части

Обозначение Запасная часть Код
HM390 ETP D08-2-MMT05-04 SR M2X0.4-3 T6 T-6/5 MAGNET 3X3
HM390 ETP D10-3-MMT06-04 SR M2X0.4-3.5 T6 T-6/5 MAGNET 3X3
