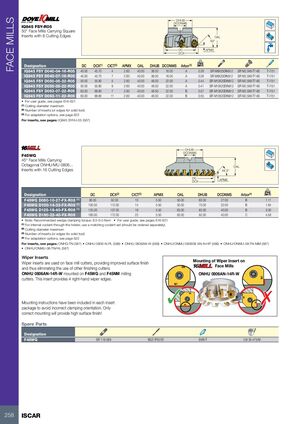

ТОРЦЕВЫЕ ФРЕЗЫ

IQ845 FSY-R05

Торцевые фрезы 50° с квадратными пластинами и 8 режущими кромками

Обозначение DC DCX(1) CICT(2) APMX OAL DHUB DCONMS Держатель(3) кг Комплектующие
IQ845 FSY D040-04-16-R05 40.00 45.70 4 2.60 40.00 38.00 16.00 A 0.28 SR M8X25DIN912 SR M2.5X6-T7-60 / T-7/51
IQ845 FSY D040-07-16-R05 40.00 45.70 7 2.60 40.00 38.00 16.00 A 0.26 SR M8X25DIN912 SR M2.5X6-T7-60 / T-7/51
IQ845 FSY D050-05-22-R05 50.00 55.80 5 2.60 40.00 48.00 22.00 A 0.44 SR M10X20DIN912 SR M2.5X6-T7-60 / T-7/51
IQ845 FSY D050-09-22-R05 50.00 55.80 9 2.60 40.00 48.00 22.00 A 0.41 SR M10X20DIN912 SR M2.5X6-T7-60 / T-7/51
IQ845 FSY D063-07-22-R05 63.00 68.80 7 2.60 40.00 48.00 22.00 B 0.57 SR M10X20DIN912 SR M2.5X6-T7-60 / T-7/51
IQ845 FSY D063-11-22-R05 63.00 68.80 11 2.60 40.00 48.00 22.00 B 0.55 SR M10X20DIN912 SR M2.5X6-T7-60 / T-7/51

Примечания:

  • (1) Максимальный диаметр резания
  • (2) Количество пластин (или кромок для монолитного инструмента)
  • (3) О вариантах крепления см. стр. 622

F45WG

Торцевые фрезы 45° с восьмигранными пластинами ONHU/MU 0806... и 16 режущими кромками

Обозначение DC DCX(2) CICT(3) APMX OAL DHUB DCONMS Держатель(4) кг
F45WG D080-10-27-FX-R08 (1) 80.00 92.00 10 5.50 50.00 60.00 27.00 B 1.11
F45WG D100-14-32-FX-R08 (1) 100.00 112.00 14 5.50 50.00 70.00 32.00 B 1.64
F45WG D125-18-40-FX-R08 (1) 125.00 137.00 18 5.50 63.00 82.00 40.00 B 3.00
F45WG D160-22-40-FX-R08 160.00 172.00 22 5.50 63.00 92.00 40.00 C 4.58

Примечания:

  • (1) Для внутреннего охлаждения через держатель используйте соответствующий набор охлаждения (заказывается отдельно)
  • (2) Максимальный диаметр резания
  • (3) Количество пластин (или кромок для монолитного инструмента)
  • (4) О вариантах крепления см. стр. 622
  • Рекомендуемый момент затяжки клина: 8,5–9,0 Н·м

Финишные пластины

Финишные пластины применяются на торцевых фрезах, обеспечивая улучшенное качество поверхности и исключая необходимость использования других финишных фрез.

Пластина ONHU 0806AN-14R-W, установленная на торцевых фрезах F45WG и F45NM, обеспечивает 4 правосторонних финишных кромки. Инструкции по монтажу включены в каждую упаковку пластины во избежание неправильной ориентации при зажиме. Только правильный монтаж обеспечит высокое качество поверхности!

Комплектующие

Обозначение Комплектующие
F45WG SR 118-069 BLD IP20/S7 SW6-T / LW 35-475/M
