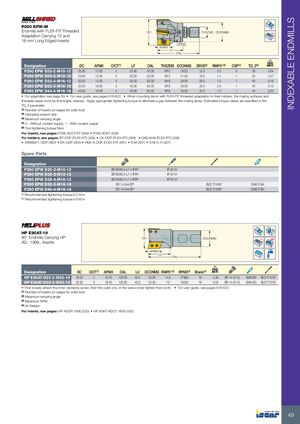

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

P290 EPW-M

Концевые фрезы с резьбовой адаптацией FLEX-FIT, вмещающие пластины длиной 12 и 18 мм

Обозначение DC APMX CICT(1) LF OAL THSZMS DCONMS DRVS(2) RMPX°(3) CSP(4) TQ_3(5) кг
P290 EPW D20-2-M10-12 20.00 12.00 2 25.00 45.00 M10 18.00 15.0 2.0 0 29 0.04
P290 EPW D25-3-M12-12 25.00 12.00 3 30.00 52.00 M12 21.00 19.0 1.4 1 33 0.07
P290 EPW D32-4-M16-12 32.00 12.00 4 35.00 60.00 M16 29.00 25.0 1.0 1 40 0.16
P290 EPW D32-3-M16-18 32.00 18.00 3 40.00 65.00 M16 29.00 25.0 2.0 1 40 0.15
P290 EPW D40-4-M16-18 40.00 18.00 4 40.00 65.00 M16 29.00 25.0 1.5 1 40 0.20
  • О адаптации см. стр. 59
  • Инструкция см. на стр. 616-622
  • При монтаже изделий с резьбовой адаптацией FLEX-FIT на держатели сопрягаемые поверхности и резьбовые области должны быть тщательно очищены. Применить надлежащий момент затяжки для устранения зазора между сопрягаемыми поверхностями. Ориентировочные значения момента указаны в параметре TQ_3
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Размер гаечного ключа
  3. Максимальный угол наклона при фрезеровании
  4. 0 — без подачи СОЖ, 1 — с подачей СОЖ
  5. Момент затяжки инструмента Н·м

Пластины см. на стр.: P290 ACCT/KT (529) • P290 ACKT (529)

Держатели см. на стр.: BT-ODP (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357)

Запасные части

Обозначение
P290 EPW D20-2-M10-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D25-3-M12-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D32-4-M16-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D32-3-M16-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D40-4-M16-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH

(a) Рекомендуемый момент затяжки: 2.0 Н·м
(b) Рекомендуемый момент затяжки: 4.8 Н·м

HP E90AT-19

Концевые фрезы 90° с пластинами HP AD.. 1906

Обозначение DC CICT(1) APMX OAL LU DCONMS RMPX°(2) RPMX(3) Хвостовик(4) кг
HP E90AT-D25-2-W25-19 25.00 2 18.70 100.00 40.0 25.00 14.0 27995 W 0.30
HP E90AT-D32-3-W32-19 32.00 3 18.40 105.00 40.0 32.00 7.0 18330 W 0.52
  • Сначала слегка прикрепить внутренний зажимной винт, затем наружный. В том же порядке затянуть оба.
  • Инструкция см. на стр. 616-622
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Максимальный угол наклона при фрезеровании
  3. Максимальные обороты в минуту
  4. W-Weldon

Пластины см. на стр.: HP ADCR 1906 (532) • HP ADKT/ADCT 1906 (532)
