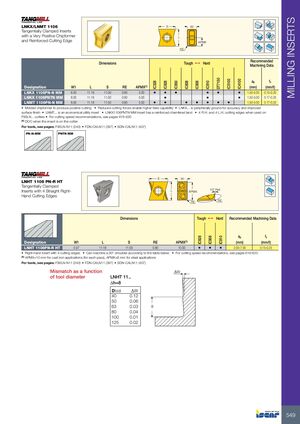

Фрезерные пластины

LNKX/LNMT 1106

Пластины с касательным креплением со сверхположительным формообразователем стружки и укрепленной режущей кромкой

Обозначение W1 L S RE APMX(1) DT7150 IC5100 IC4100 IC328 IC928 IC950 IC808 IC908 IC910 ap (мм) fz (мм/з)
LNKX 1106PN-N MM 6.00 11.16 11.00 0.80 5.00 • • • • • • 1.50-5.00 0.15-0.20
LNKX 1106PNTN MM 6.00 11.16 11.00 0.80 5.00 • • • 1.50-5.00 0.17-0.25
LNMT 1106PN-N MM 6.00 11.16 11.00 0.80 5.00 • • • • • • 1.50-5.00 0.17-0.25
  • Формованный формообразователь стружки для создания положительной стружки
  • Сниженные силы резания обеспечивают более высокую подачу
  • LNKX... шлифуется по периметру для повышения точности и улучшения чистоты поверхности
  • LNMT... — экономичная утилитарная пластина
  • LNKX1106PNTN MM имеет укрепленную скошенную кромку
  • 4 режущие кромки справа и 4 слева при использовании на резцах F90LN...
  • Рекомендации по скорости резания см. на страницах 616-620

(1) Глубина резания при установке пластины на резец

LNHT 1106 PN-R HT

Пластины с касательным креплением с 4 прямыми режущими кромками справа

Обозначение W1 L S RE APMX(1) IC928 IC908 IC910 ap (мм) fz (мм/з)
LNHT 1106PN-R HT 5.97 11.16 11.00 0.80 10.00 • • • 2.00-7.00 0.15-0.25
  • Пластина справа с 4 режущими кромками
  • Может обрабатывать плечо 90° в соответствии с таблицей ниже
  • Рекомендации по скорости резания см. на страницах 616-620

(1) APMX=10 мм для приложений с чугуном (за проход), APMX=8 мм для приложений со сталью

Невыравнивание в зависимости от диаметра инструмента

Диаметр инструмента ΔW
40 0.12
50 0.06
63 0.03
80 0.04
100 0.01
125 0.02
