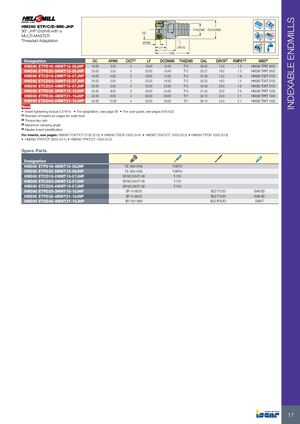

Фрезерные инструменты Iscar 2026 - страница 19

Предыдущая страница Следующая страница

Навигация

КОНЦЕВЫЕ ФРЕЗЫ С ИНДЕКСИРУЕМЫМИ ПЛАСТИНАМИ

HM390 ETP/C/D-MM-JHP

Концевая фреза 90° JHP с адаптацией резьбового крепления MULTI-MASTER

Обозначение DC APMX CICT(1) LF DCONMS THSZMS OAL DRVS(2) RMPX°(3) MIID(4)
HM390 ETPD16-4MMT10-05JHP 16.00 3.50 4 18.00 15.50 T10 29.30 13.0 1.5 HM390 TPKT 0502
HM390 ETPD20-5MMT12-05JHP 20.00 3.50 5 20.00 19.40 T12 33.27 16.0 1.3 HM390 TPKT 0502
HM390 ETCD16-2MMT10-07JHP 16.00 5.00 2 16.00 15.30 T10 27.30 13.0 1.9 HM390 TCKT 0703
HM390 ETCD20-3MMT12-07JHP 20.00 5.00 3 20.00 18.30 T12 33.30 16.0 1.4 HM390 TCKT 0703
HM390 ETCD25-4MMT15-07JHP 25.00 5.00 4 25.00 23.90 T15 42.00 20.0 1.0 HM390 TCKT 0703
HM390 ETPD25-3MMT15-10JHP 25.00 8.00 3 30.00 24.00 T15 47.00 20.0 2.9 HM390 TPKT 1003
HM390 ETPD32-4MMT21-10JHP 32.00 8.00 4 30.00 29.00 T21 53.10 24.0 2.1 HM390 TPKT 1003
HM390 ETDD40-4MMT21-15JHP 40.00 13.00 4 35.00 29.00 T21 58.10 24.0 2.1 HM390 TDKT 1505

Новое

Крутящий момент затяжки пластины 0,5 Н·м

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Размер ключа крутящего момента
(3) Максимальный угол врезания
(4) Идентификация основной пластины

Пластины см. страницы: HM390 TCKT/CT 0703 (512) • HM390 TDCR 1505 (514) • HM390 TDKT/CT 1505 (513) • HM390 TPCR 1003 (513) • HM390 TPKT/CT 0502 (511) • HM390 TPKT/CT 1003 (512)

Запасные части

Обозначение Запасная часть 1 Запасная часть 2
HM390 ETPD16-4MMT10-05JHP TS 18041I/HG T-6IP/51
HM390 ETPD20-5MMT12-05JHP TS 18041I/HG T-6IP/51
HM390 ETCD16-2MMT10-07JHP SR M2.5X5-T7-60 T-7/51
HM390 ETCD20-3MMT12-07JHP SR M2.5X5-T7-60 T-7/51
HM390 ETCD25-4MMT15-07JHP SR M2.5X6-T7-60 T-7/51
HM390 ETPD25-3MMT15-10JHP SR 14-562/S BLD T10/S7; SW6-SD
HM390 ETPD32-4MMT21-10JHP SR 14-562/S BLD T10/S7; SW6-SD
HM390 ETDD40-4MMT21-15JHP SR 10511869 BLD IP20/S7; SW6-T
