ГИДРАВЛИЧЕСКИЕ НАБОРЫ И ПРИНАДЛЕЖНОСТИ

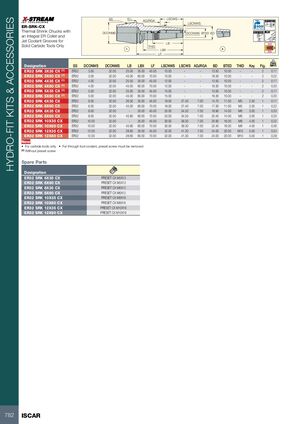

ER-SRK-CX

Тепловые патроны с интегральной цанговой системой ER и канавками для подвода охлаждающей жидкости, предназначенные только для твердосплавного инструмента.

Обозначение SS DCONWS DCONMS LB LBX LF LSCNWS LSCWS ADJRGA BD BTED THID Key Fig. kg
ER32 SRK 3X35 CX (1) ER32 3.00 32.00 25.00 35.00 45.00 10.00 — — 13.50 10.00 — — 2 0.17
ER32 SRK 3X60 CX (1) ER32 3.00 32.00 45.00 60.00 70.00 10.00 — — 16.30 10.00 — — 2 0.22
ER32 SRK 4X35 CX (1) ER32 4.00 32.00 25.00 35.00 45.00 12.00 — — 13.50 10.00 — — 2 0.17
ER32 SRK 4X60 CX (1) ER32 4.00 32.00 45.00 60.00 70.00 12.00 — — 16.30 10.00 — — 2 0.20
ER32 SRK 5X35 CX (1) ER32 5.00 32.00 25.00 35.00 45.00 15.00 — — 13.50 10.00 — — 2 0.17
ER32 SRK 5X60 CX (1) ER32 5.00 32.00 45.00 60.00 70.00 15.00 — — 16.30 10.00 — — 2 0.20
ER32 SRK 6X35 CX ER32 6.00 32.00 26.50 35.00 45.00 18.00 27.40 7.00 14.70 11.00 M5 2.50 1 0.17
ER32 SRK 6X60 CX ER32 6.00 32.00 45.00 60.00 70.00 18.00 27.40 7.00 17.30 11.00 M5 2.50 1 0.22
ER32 SRK 8X35 CX ER32 8.00 32.00 — 35.00 45.00 25.00 34.50 7.00 18.90 14.00 M6 3.00 1 0.20
ER32 SRK 8X60 CX ER32 8.00 32.00 45.80 60.00 70.00 25.00 34.50 7.00 20.40 14.00 M6 3.00 1 0.25
ER32 SRK 10X35 CX ER32 10.00 32.00 — 35.00 45.00 30.00 39.30 7.00 20.90 16.00 M8 4.00 1 0.22
ER32 SRK 10X60 CX ER32 10.00 32.00 45.80 60.00 70.00 30.00 39.30 7.00 22.40 16.00 M8 4.00 1 0.26
ER32 SRK 12X35 CX ER32 12.00 32.00 28.60 35.00 45.00 32.00 41.30 7.00 24.00 20.00 M10 5.00 1 0.24
ER32 SRK 12X60 CX ER32 12.00 32.00 28.60 60.00 70.00 32.00 41.30 7.00 24.00 20.00 M10 5.00 1 0.29

Новое

  • Только для твердосплавного инструмента
  • Для подвода охлаждающей жидкости через инструмент необходимо удалить установочный винт
  • (1) Без установочного винта

Запасные части

Обозначение Запасная часть
ER32 SRK 6X35 CX PRESET CX M5X13
ER32 SRK 6X60 CX PRESET CX M5X13
ER32 SRK 8X35 CX PRESET CX M6X12
ER32 SRK 8X60 CX PRESET CX M6X12
ER32 SRK 10X35 CX PRESET CX M8X16
ER32 SRK 10X60 CX PRESET CX M8X16
ER32 SRK 12X35 CX PRESET CX M10X16
ER32 SRK 12X60 CX PRESET CX M10X16
