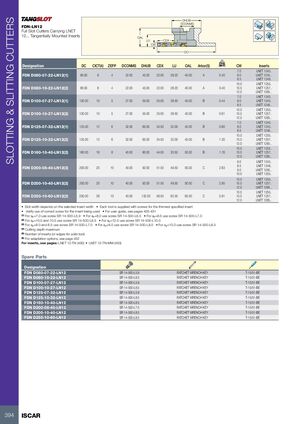

Фрезерные инструменты Iscar 2026 - страница 396

Предыдущая страница Следующая страница

Навигация

FDN-LN12

Полнопрофильные фрезы с пластинами LNET 12...

Пластины закреплены тангенциально

Обозначение DC CICT ZEFP DCONMS DHUB CDX LU OAL Державка Вес (кг) CW Пластины
FDN D080-07-22-LN12 80.00 8 4 22.00 45.00 22.00 28.20 40.00 A 0.40 7.0, 8.0, 8.5, 10.0 LNET 1240, LNET 1245, LNET 1248, LNET 1255
FDN D080-10-22-LN12 80.00 8 4 22.00 45.00 22.00 28.20 40.00 A 0.40 10.5, 12.0 LNET 1257, LNET 1265
FDN D100-07-27-LN12 100.00 10 5 27.00 55.00 25.00 28.50 40.00 B 0.44 7.0, 8.0, 8.5, 10.0 LNET 1240, LNET 1245, LNET 1248, LNET 1255
FDN D100-10-27-LN12 100.00 10 5 27.00 55.00 25.00 28.50 40.00 B 0.61 10.5, 12.0 LNET 1257, LNET 1265
FDN D125-07-32-LN12 125.00 12 6 32.00 65.00 34.50 32.00 45.00 B 0.60 7.0, 8.0, 8.5, 10.0 LNET 1240, LNET 1245, LNET 1248, LNET 1255
FDN D125-10-32-LN12 125.00 12 6 32.00 65.00 34.50 32.00 45.00 B 1.30 10.5, 12.0 LNET 1257, LNET 1265
FDN D160-10-40-LN12 160.00 16 8 40.00 80.00 44.00 33.50 50.00 B 1.76 10.0, 10.5, 12.0 LNET 1255, LNET 1257, LNET 1265
FDN D200-08-40-LN12 200.00 20 10 40.00 92.00 51.50 49.50 50.00 C 2.63 8.0, 8.5, 9.0, 10.0 LNET 1245, LNET 1248, LNET 1250, LNET 1255
FDN D200-10-40-LN12 200.00 20 10 40.00 92.00 51.50 49.50 50.00 C 2.95 10.0, 10.5, 12.0 LNET 1255, LNET 1257, LNET 1265
FDN D250-10-60-LN12 250.00 26 13 40.00 132.00 56.50 62.50 63.00 C 5.91 10.0, 10.5, 12.0 LNET 1255, LNET 1257, LNET 1265
  • Ширина паза зависит от выбранной ширины пластины
  • Каждый инструмент поставляется с винтами для пластины с минимальной указанной шириной
  • Убедитесь в использовании правильного винта для используемой пластины
  • Для руководства пользователя см. страницы 426–431

Примечания:
(1) Для Ap = 7.0 используйте винт SR 14-500-L5.9; для Ap = 8.0 используйте винт SR 14-500-L6.5; для Ap = 8.5 используйте винт SR 14-500-L7.0
(2) Для Ap = 10.0 и 10.5 используйте винт SR 14-500-L8.5; для Ap = 12.0 используйте винт SR 14-500-L10.0
(3) Для Ap = 8.0 и 8.5 используйте винт SR 14-500-L7.0; для Ap = 9.0 используйте винт SR 14-500-L8.0; для Ap = 10.0 используйте винт SR 14-500-L8.5
(4) Максимальная глубина резания
(5) Количество пластин (или кромок для цельного инструмента)
(6) Для вариантов адаптации см. страницу 432

Для пластин см. страницы: LNET 12-TN (493) • LNET 12-TN-MM (493)

Запасные части

Обозначение Винт Ключ-трещотка
FDN D080-07-22-LN12 SR 14-500-L5.9 T-15/51-BE
FDN D080-10-22-LN12 SR 14-500-L8.5 T-15/51-BE
FDN D100-07-27-LN12 SR 14-500-L5.9 T-15/51-BE
FDN D100-10-27-LN12 SR 14-500-L8.5 T-15/51-BE
FDN D125-07-32-LN12 SR 14-500-L5.9 T-15/51-BE
FDN D125-10-32-LN12 SR 14-500-L8.5 T-15/51-BE
FDN D160-10-40-LN12 SR 14-500-L8.5 T-15/51-BE
FDN D200-08-40-LN12 SR 14-500-L7.0 T-15/51-BE
FDN D200-10-40-LN12 SR 14-500-L8.5 T-15/51-BE
FDN D250-10-60-LN12 SR 14-500-L8.5 T-15/51-BE
