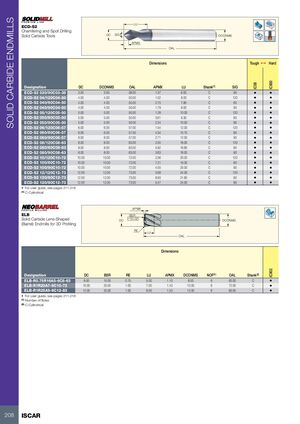

Фрезерные инструменты Iscar 2026 - страница 210

Предыдущая страница Следующая страница

Навигация

ТВЁРДОСПЛАВНЫЕ КОНЦЕВЫЕ ФРЕЗЫ

ECD-S2

Обработка фасок и центровки Твёрдосплавные инструменты

Обозначение DC DCONMS OAL APMX LU Державка(1) SIG Прочный 1 Твёрдый
ECD-S2 030/90C03-38 3.00 3.00 38.00 1.37 6.00 C 90 • •
ECD-S2 04/120C04-50 4.00 4.00 50.00 1.02 8.00 C 120 • •
ECD-S2 040/60C04-50 4.00 4.00 50.00 2.75 7.80 C 60 • •
ECD-S2 040/90C04-50 4.00 4.00 50.00 1.79 8.00 C 90 • •
ECD-S2 05/120C05-50 5.00 5.00 50.00 1.28 10.00 C 120 • •
ECD-S2 050/60C05-50 5.00 5.00 50.00 3.61 9.30 C 60 • •
ECD-S2 050/90C05-50 5.00 5.00 50.00 2.24 10.00 C 90 • •
ECD-S2 06/120C06-57 6.00 6.00 57.00 1.54 12.00 C 120 • •
ECD-S2 060/60C06-57 6.00 6.00 57.00 4.34 10.70 C 60 • •
ECD-S2 060/90C06-57 6.00 6.00 57.00 2.71 12.00 C 90 • •
ECD-S2 08/120C08-63 8.00 8.00 63.00 2.05 16.00 C 120 • •
ECD-S2 080/60C08-63 8.00 8.00 63.00 5.92 16.80 C 60 • •
ECD-S2 080/90C08-63 8.00 8.00 63.00 3.63 16.00 C 90 • •
ECD-S2 10/120C10-72 10.00 10.00 72.00 2.56 20.00 C 120 • •
ECD-S2 100/60C10-72 10.00 10.00 72.00 7.21 19.30 C 60 • •
ECD-S2 100/90C10-72 10.00 10.00 72.00 4.55 20.00 C 90 • •
ECD-S2 12/120C12-73 12.00 12.00 73.00 3.08 24.00 C 120 • •
ECD-S2 120/60C12-73 12.00 12.00 73.00 8.93 21.60 C 60 • •
ECD-S2 120/90C12-73 12.00 12.00 73.00 5.47 24.00 C 90 • •

Руководство пользователя см. на стр. 211-218
(1) C — цилиндрическая державка

ELB

Твёрдосплавные концевые фрезы линзообразной (бочкообразной) формы для 3D профилирования

Обозначение DC BSR RE LU APMX DCONMS NOF(1) OAL Державка(2)
ELB-R0.75R16A5-6C8-63 8.00 15.00 0.75 5.00 1.10 8.00 6 63.00 C
ELB-R1R20A7-6C10-72 10.00 20.00 1.00 7.00 1.43 10.00 6 72.00 C
ELB-R1R25A9-6C12-83 12.00 25.00 1.00 9.00 1.53 12.00 6 83.00 C

Руководство пользователя см. на стр. 211-218
(1) Количество зубьев
(2) C — цилиндрическая державка
