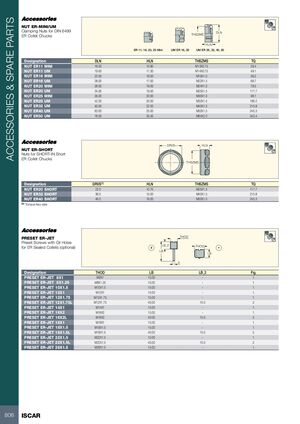

Гайка ER-MINI/UM

Зажимные гайки для цанговых патронов ER DIN 6499

Обозначение DLN HLN THSZMS TQ
NUT ER11 MINI 16.00 10.80 M13X0.75 29.4
NUT ER11 UM 19.00 11.30 M14X0.75 49.1
NUT ER16 MINI 22.00 18.00 M19X1.0 39.2
NUT ER16 UM 28.00 17.00 M22X1.5 68.7
NUT ER20 MINI 28.00 19.00 M24X1.0 78.5
NUT ER20 UM 34.00 19.50 M25X1.5 117.7
NUT ER25 MINI 35.00 20.00 M30X1.0 98.1
NUT ER25 UM 42.00 20.00 M32X1.5 196.2
NUT ER32 UM 50.00 22.00 M40X1.5 215.8
NUT ER40 UM 63.00 25.00 M50X1.5 245.3
NUT ER50 UM 78.00 35.00 M64X2.0 343.4

Гайка ER-SHORT

Гайки для коротких цанговых патронов ER SHORT-IN

Обозначение DRVS(1) HLN THSZMS TQ
NUT ER20 SHORT 22.0 10.70 M25X1.5 117.7
NUT ER32 SHORT 36.0 15.00 M40X1.5 215.8
NUT ER40 SHORT 46.0 16.00 M50X1.5 245.3

(1) Размер ключа крутящего момента

Установочный винт ER-JET

Установочные винты с масляными отверстиями для герметичных цанг ER (опционально)

Обозначение THOD LB LB_2 Рис.
PRESET ER-JET 8X1 M8X1 15.00 — 1
PRESET ER-JET 8X1.25 M8X1.25 15.00 — 1
PRESET ER-JET 10X1.5 M10X1.5 15.00 — 1
PRESET ER-JET 12X1 M12X1 15.00 — 1
PRESET ER-JET 12X1.75 M12X1.75 15.00 — 1
PRESET ER-JET 12X1.75L M12X1.75 40.00 15.0 2
PRESET ER-JET 14X1 M14X1 15.00 — 1
PRESET ER-JET 16X2 M16X2 15.00 — 1
PRESET ER-JET 16X2L M16X2 40.00 15.0 2
PRESET ER-JET 18X1 M18X1 15.00 — 1
PRESET ER-JET 18X1.5 M18X1.5 15.00 — 1
PRESET ER-JET 18X1.5L M18X1.5 40.00 15.0 2
PRESET ER-JET 22X1.5 M22X1.5 15.00 — 1
PRESET ER-JET 22X1.5L M22X1.5 40.00 15.0 2
PRESET ER-JET 28X1.5 M28X1.5 15.00 — 1
