MM TS-C

Сменные твердосплавные фрезы для пазов стопорных колец. Соответствуют DIN 471/472

Размеры

Обозначение	DC	CW	CDX	LF	t	RE	THUB	LH	OAL	DCONMS	Кол-во зубьев⁽¹⁾	THSZMS	Комплект
MM TS127C118T035-6T05	12.70	1.18	0.35	2.23	0.27	0.05	3.00	2.7	8.43	7.70	6	T05	T-20/3*
MM TS127C118T040-6T05	12.70	1.18	0.40	2.23	0.32	0.05	3.00	2.7	8.43	7.70	6	T05	T-20/3*
MM TS127C118T050-6T05	12.70	1.18	0.50	2.23	0.42	0.05	3.00	2.7	8.43	7.70	6	T05	T-20/3*
MM TS127C138T050-6T05	12.70	1.38	0.50	2.23	0.42	0.05	3.00	2.7	8.63	7.70	6	T05	T-20/3*
MM TS225C138T060-6T08	22.50	1.38	0.60	3.08	0.50	0.05	4.50	4.2	9.48	11.70	6	T08	T-40/3 L*
MM TS225C138T070-6T08	22.50	1.38	0.70	3.08	0.60	0.05	4.50	4.2	9.48	11.70	6	T08	T-40/3 L*
MM TS225C138T085-6T08	22.50	1.38	0.85	3.08	0.74	0.05	4.50	4.2	9.48	11.70	6	T08	T-40/3 L*
MM TS225C168T070-6T08	22.50	1.68	0.70	3.23	0.60	0.10	4.50	4.2	9.78	11.70	6	T08	T-40/3 L*
MM TS225C168T085-6T08	22.50	1.68	0.85	3.23	0.74	0.10	4.50	4.2	9.78	11.70	6	T08	T-40/3 L*
MM TS225C168T100-6T08	22.50	1.68	1.00	3.23	0.89	0.10	4.50	4.2	9.78	11.70	6	T08	T-40/3 L*
MM TS225C193T100-6T08	22.50	1.93	1.00	3.35	0.89	0.10	4.50	4.2	10.03	11.70	6	T08	T-40/3 L*
MM TS225C193T125-6T08	22.50	1.93	1.25	3.35	1.13	0.10	4.50	4.2	10.03	11.70	6	T08	T-40/3 L*
MM TS225C223T150-6T08	22.50	2.23	1.50	3.50	1.38	0.10	4.50	4.2	10.33	11.70	6	T08	T-40/3 L*
MM TS225C273T150-6T08	22.50	2.73	1.50	3.77	1.39	0.20	4.50	4.1	10.83	11.70	6	T08	T-40/3 L*
MM TS225C273T175-6T08	22.50	2.73	1.75	3.77	1.64	0.20	4.40	3.9	10.83	11.70	6	T08	T-40/3 L*
MM TS225C325T175-6T08	22.50	3.25	1.75	4.40	1.64	0.20	5.10	4.6	11.35	11.70	6	T08	T-40/3 L*

• Для державок см. страницы 101-111 • Для моментов затяжки и инструкций по зажиму см. страницы 111-112 • Не применяйте смазку к резьбовому соединению • Для руководства пользователя см. страницы 59,211-218
⁽¹⁾ Количество лезвий
* Опционально, заказываются отдельно

MM TS-DG

Сменные фрезы с двойным пазом для внутренних канавок с резьбовым соединением для трубных досок теплообменников

Размеры

Обозначение	DC	DCONMS	PHD⁽¹⁾	THSZMS	Кол-во зубьев⁽²⁾	LF	L3	L	DRVS⁽³⁾	Комплект
MM TS155-04T10-8238	15.50	16.00	15.88	T10	4	33.70	17.80	14.20	10.0	MM KEY 10X7*
MM TS185-04T12-8239	18.50	18.45	19.05	T12	4	34.50	18.30	14.50	13.0	MM KEY 13X8*
MM TS245-04T15-8240	24.50	23.80	25.40	T15	4	37.20	11.00	14.40	20.0	MM KEY 20*

• Для державок см. страницы 101-111 • Для установочных ключей (заказываются отдельно), моментов затяжки и инструкций по зажиму см. страницы 111-112 • Не применяйте смазку к резьбовому соединению • Для руководства пользователя см. страницы 59,211-218
⁽¹⁾ Минимальный наружный диаметр трубы
⁽²⁾ Количество лезвий
⁽³⁾ Размер ключа для зажима
* Опционально, заказываются отдельно

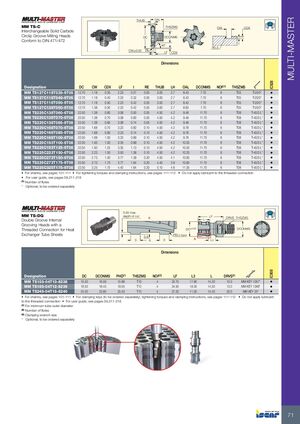

Фрезерные инструменты Iscar 2026 - страница 73
