Фрезы из твёрдого сплава EC-A-4/4R

4-зубые, спираль 30°, средней длины фрезы из твёрдого сплава с различными радиусами

Артикул	DC (мм)	DCONMS (мм)	APMX (мм)	OAL (мм)	Кол-во зубьев	FHA (°)	RMPX°	Хвостовик	RE (мм)	IC900	IC08	fz (мм/зуб)
EC020A07-4C03	2.00	3.00	7.00	38.00	4	30.0	5.0	Ц	–		•	0.01–0.03
EC020A10-4C05R0.4	2.00	5.00	10.00	50.00	4	30.0	5.0	Ц	0.40		•	0.01–0.04
EC025A07-4C03	2.50	3.00	7.00	38.00	4	30.0	5.0	Ц	–		•	0.01–0.03
EC030A10-4C03	3.00	3.00	10.00	38.00	4	30.0	5.0	Ц	–		•	0.01–0.04
EC030A10-4C03R0.6	3.00	3.00	10.00	38.00	4	30.0	5.0	Ц	0.60		•	0.01–0.04
EC030A10-4C03R0.8	3.00	3.00	10.00	38.00	4	30.0	5.0	Ц	0.80		•	0.01–0.04
EC030A10-4C04R0.4	3.00	4.00	10.00	50.00	4	30.0	5.0	Ц	0.40		•	0.01–0.04
EC030A10-4C06	3.00	6.00	10.00	57.00	4	30.0	5.0	Ц	–		•	0.01–0.04
EC035A12-4C04	3.50	4.00	12.00	50.00	4	30.0	5.0	Ц	–		•	0.01–0.04
EC035A12-4C04R0.4	3.50	4.00	12.00	50.00	4	30.0	5.0	Ц	0.40		•	0.01–0.04
EC040A07-4C04R0.4	4.00	4.00	7.00	50.00	4	30.0	5.0	Ц	0.40		•	0.02–0.05
EC040A10-4C04R1.0	4.00	4.00	10.00	50.00	4	30.0	5.0	Ц	1.00		•	0.02–0.05
EC040A12-4C04	4.00	4.00	12.00	50.00	4	30.0	5.0	Ц	–		•	0.02–0.05
EC040A12-4C04R0.4	4.00	4.00	12.00	50.00	4	30.0	5.0	Ц	0.40		•	0.02–0.05
EC040A12-4C04R0.8	4.00	4.00	12.00	50.00	4	30.0	5.0	Ц	0.80		•	0.02–0.05
EC040A12-4C06	4.00	6.00	12.00	57.00	4	30.0	5.0	Ц	–		•	0.02–0.05
EC045A14-4C06	4.50	6.00	14.00	57.00	4	30.0	5.0	Ц	–		•	0.02–0.05
EC050A14-4C05	5.00	5.00	14.00	50.00	4	30.0	5.0	Ц	–		•	0.02–0.06
EC050A14-4C05R0.5	5.00	5.00	14.00	50.00	4	30.0	5.0	Ц	0.50		•	0.02–0.06
EC050A20-4C05R0.8	5.00	5.00	20.00	50.00	4	30.0	5.0	Ц	0.80		•	0.02–0.06
EC050A14-4C06	5.00	6.00	14.00	57.00	4	30.0	5.0	Ц	–		•	0.02–0.06
EC060A16-4C06	6.00	6.00	16.00	57.00	4	30.0	5.0	Ц	–	•	•	0.03–0.07
EC060A16-4C06R0.4	6.00	6.00	16.00	57.00	4	30.0	5.0	Ц	0.40		•	0.03–0.07
EC060A16-4C06R0.8	6.00	6.00	16.00	57.00	4	30.0	5.0	Ц	0.80		•	0.03–0.07
EC060A16-4W06	6.00	6.00	16.00	57.00	4	30.0	5.0	В	–		•	0.03–0.07
EC070A20-4C07	7.00	7.00	20.00	60.00	4	30.0	5.0	Ц	–	•	•	0.03–0.08
EC075A20-4C08	7.50	8.00	20.00	63.00	4	30.0	5.0	Ц	–		•	0.03–0.08
EC080A20-4C08	8.00	8.00	20.00	63.00	4	30.0	5.0	Ц	–	•	•	0.03–0.09
EC080A20-4C08R0.8	8.00	8.00	20.00	63.00	4	30.0	5.0	Ц	0.80		•	0.03–0.09
EC080A20-4W08	8.00	8.00	20.00	63.00	4	30.0	5.0	В	–		•	0.03–0.09
EC100A22-4C10	10.00	10.00	22.00	72.00	4	30.0	5.0	Ц	–	•	•	0.03–0.10
EC100A22-4W10	10.00	10.00	22.00	72.00	4	30.0	5.0	В	–		•	0.03–0.10
EC120A25-4C12	12.00	12.00	25.00	83.00	4	30.0	5.0	Ц	–	•	•	0.04–0.11
EC120A25-4W12	12.00	12.00	25.00	83.00	4	30.0	5.0	В	–		•	0.04–0.11
EC140A25-4C14	14.00	14.00	25.00	83.00	4	30.0	5.0	Ц	–	•	•	0.04–0.12
EC140A32-4C14	14.00	14.00	32.00	83.00	4	30.0	5.0	Ц	–		•	0.04–0.12
EC160A32-4C16	16.00	16.00	32.00	92.00	4	30.0	5.0	Ц	–	•	•	0.05–0.13
EC160A32-4W16	16.00	16.00	32.00	92.00	4	30.0	5.0	В	–		•	0.05–0.13
EC160A40-4C16-92	16.00	16.00	40.00	92.00	4	30.0	5.0	Ц	–		•	0.05–0.13
EC180A32-4C18	18.00	18.00	32.00	92.00	4	30.0	5.0	Ц	–		•	0.05–0.13
EC200A38-4C20	20.00	20.00	38.00	104.00	4	30.0	5.0	Ц	–		•	0.05–0.13
EC200A38-4W20	20.00	20.00	38.00	104.00	4	30.0	5.0	В	–		•	0.05–0.13

Примечания:

(1) Количество зубьев
(2) Максимальный угол наклона при входе
(3) Ц — цилиндрический хвостовик, В — хвостовик Велдон

Для руководства пользователя см. страницы 211–218

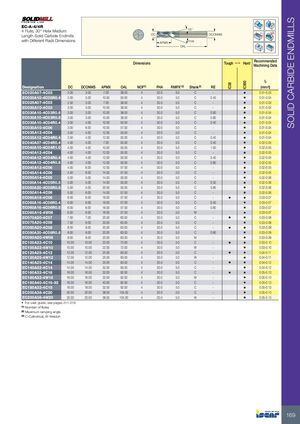

Фрезерные инструменты Iscar 2026 - страница 171
