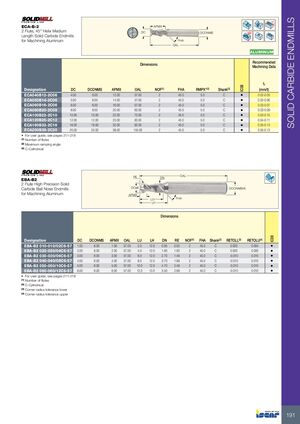

Фрезерные инструменты Iscar 2026 - страница 193

Предыдущая страница Следующая страница

Навигация

Твердосплавные концевые фрезы

ECA-B-2

2-зубая, угол спирали 45°, средней длины, твердосплавная фреза для обработки алюминия

Размеры

Обозначение DC DCONMS APMX OAL NOF FHA RMPX° Хвостовик Рекомендуемые режимы обработки fz (мм/т)
ECA040B12-2C06 4.00 6.00 12.00 57.00 2 45.0 5.0 C • 0.02-0.05
ECA050B14-2C06 5.00 6.00 14.00 57.00 2 45.0 5.0 C • 0.02-0.06
ECA060B16-2C06 6.00 6.00 16.00 57.00 2 45.0 5.0 C • 0.03-0.07
ECA080B20-2C08 8.00 8.00 20.00 63.00 2 45.0 5.0 C • 0.03-0.09
ECA100B22-2C10 10.00 10.00 22.00 72.00 2 45.0 5.0 C • 0.03-0.10
ECA120B25-2C12 12.00 12.00 25.00 83.00 2 45.0 5.0 C • 0.04-0.11
ECA160B32-2C16 16.00 16.00 32.00 92.00 2 45.0 5.0 C • 0.05-0.13
ECA200B38-2C20 20.00 20.00 38.00 104.00 2 45.0 5.0 C • 0.05-0.13

EBA-B2

2-зубая шаровая фреза высокой точности для обработки алюминия

Размеры

Обозначение DC DCONMS APMX OAL LU LH DN RE NOF FHA Хвостовик RETOLL RETOLU Рекомендуемые режимы
EBA-B2 010-010/02C6-57 1.00 6.00 1.00 57.00 2.0 12.0 0.95 0.50 2 45.0 C 0.000 0.004 •
EBA-B2 020-020/04C6-57 2.00 6.00 2.00 57.00 4.0 12.0 1.80 1.00 2 45.0 C 0.000 0.005 •
EBA-B2 030-030/06C6-57 3.00 6.00 3.00 57.00 6.0 12.0 2.70 1.49 2 45.0 C -0.010 0.010 •
EBA-B2 040-040/08C6-57 4.00 6.00 4.00 57.00 8.0 12.0 3.70 1.99 2 45.0 C -0.010 0.010 •
EBA-B2 050-050/10C6-57 5.00 6.00 5.00 57.00 10.0 12.0 4.70 2.49 2 45.0 C -0.010 0.010 •
EBA-B2 060-060/12C6-57 6.00 6.00 6.00 57.00 12.0 13.0 5.50 2.99 2 45.0 C -0.010 0.010 •

Примечания:

  • Количество зубьев
  • C - цилиндрический хвостовик
  • Допуск радиуса закругления нижний
  • Допуск радиуса закругления верхний
