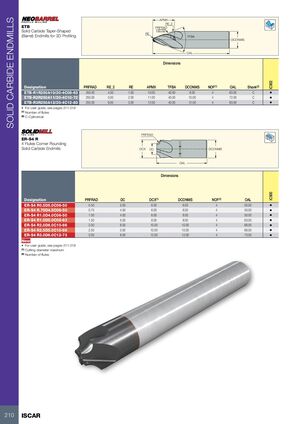

Фрезерные инструменты Iscar 2026 - страница 212

Предыдущая страница Следующая страница

Навигация

ТВЁРДОСПЛАВНЫЕ КОНЦЕВЫЕ ФРЕЗЫ

ETB

Твёрдосплавные концевые фрезы конической (бочкообразной) формы для 3D профилирования

Обозначение PRFRAD RE_2 RE APMX TFBA DCONMS NOF(1) OAL Державка(2)
ETB-R1R250A10/20-4C08-63 250.00 4.00 1.00 10.00 40.00 8.00 4 63.00 C
ETB-R2R250A11/20-4C10-72 250.00 5.00 2.00 11.00 40.00 10.00 4 72.00 C
ETB-R3R250A12/20-4C12-83 250.00 6.00 3.00 12.00 40.00 12.00 4 83.00 C

Руководство пользователя см. на стр. 211-218
(1) Количество зубьев
(2) C — цилиндрическая державка

ER-S4 R

Четырёхзубая концевая фреза для скругления углов Твёрдосплавная концевая фреза

Обозначение PRFRAD DC DCX(1) DCONMS NOF(2) OAL
ER-S4 R0.5D5.0C06-50 0.50 5.00 6.00 6.00 4 50.00
ER-S4 R.75D4.5C06-50 0.75 4.50 6.00 6.00 4 50.00
ER-S4 R1.0D4.0C06-50 1.00 4.00 6.00 6.00 4 50.00
ER-S4 R1.5D5.0C08-63 1.50 5.00 8.00 8.00 4 63.00
ER-S4 R2.0D6.0C10-66 2.00 6.00 10.00 10.00 4 66.00
ER-S4 R2.5D5.0C10-66 2.50 5.00 10.00 10.00 4 66.00
ER-S4 R3.0D6.0C12-73 3.00 6.00 12.00 12.00 4 73.00

Новое
Руководство пользователя см. на стр. 211-218
(1) Максимальный диаметр резания
(2) Количество зубьев
