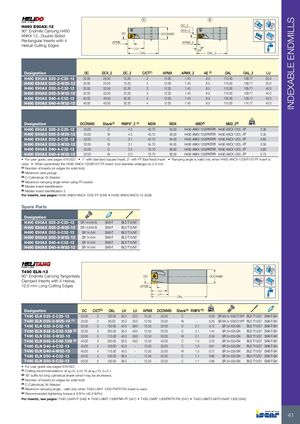

H490 E90AX-12

Фрезы концевые 90°, несущие двусторонние прямоугольные пластины ANKX 12 с 4 спиральными кромками резания

Обозначение DC DCX_2 DC_2 CICT(1) APMX APMX_2 AE (2) OAL OAL_2 LU
H490 E90AX D25-2-C25-12 25.00 25.50 15.20 2 12.00 1.40 8.5 110.00 109.77 35.0
H490 E90AX D25-2-W25-12 25.00 25.50 15.20 2 12.00 1.40 8.5 110.00 109.77 35.0
H490 E90AX D32-3-C32-12 32.00 32.50 22.20 3 12.00 1.40 8.5 110.00 109.77 40.0
H490 E90AX D32-3-W32-12 32.00 32.50 22.20 3 12.00 1.40 8.5 110.00 109.77 40.0
H490 E90AX D40-4-C32-12 40.00 40.50 30.20 4 12.00 1.40 8.5 130.00 129.77 40.0
H490 E90AX D40-4-W32-12 40.00 40.50 30.20 4 12.00 1.40 8.5 115.00 114.77 40.0
Обозначение DCONMS Хвостовик(3) RMPX°_2 (4) MDN MDX MIID(5) MIID_2(6) кг
H490 E90AX D25-2-C25-12 25.00 C 4.5 40.70 50.00 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.36
H490 E90AX D25-2-W25-12 25.00 W 4.5 40.70 50.00 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.35
H490 E90AX D32-3-C32-12 32.00 C 3.1 54.70 64.00 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.60
H490 E90AX D32-3-W32-12 32.00 W 3.1 54.70 64.00 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.59
H490 E90AX D40-4-C32-12 32.00 C 2.3 70.70 80.00 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.83
H490 E90AX D40-4-W32-12 32.00 W 2.3 70.70 80.00 H490 ANKX 1205PNTR-R H490 ANCX 1205..-FF 0.73

Примечания:

  • Руководство пользователя см. стр. 616–622
  • 1 — со стандартной квадратной пластиной
  • 2 — с пластиной FF (ускоренная подача)
  • Угол врезания действителен только при использовании пластины H490 ANCX 1205R15T-FF
  • При установке пластины H490 ANCX 1205R15T-FF диаметр инструмента увеличивается на 0,5 мм
  • (1) Количество пластин (или кромок для цельного инструмента)
  • (2) Максимальное боковое врезание
  • (3) C — цилиндрический, W — Вилдон
  • (4) Максимальный угол врезания при использовании пластин FF
  • (5) Идентификация базовой пластины
  • (6) Идентификация базовой пластины 2

Запасные части

Обозначение Комплектующие
H490 E90AX D25-2-C25-12 SR 14-544/S SW6-T BLD T15/M7
H490 E90AX D25-2-W25-12 SR 14-544/S SW6-T BLD T15/M7
H490 E90AX D32-3-C32-12 SR 14-544 SW6-T BLD T15/M7
H490 E90AX D32-3-W32-12 SR 14-544 SW6-T BLD T15/M7
H490 E90AX D40-4-C32-12 SR 14-544 SW6-T BLD T15/M7
H490 E90AX D40-4-W32-12 SR 14-544 SW6-T BLD T15/M7

T490 ELN-13

Фрезы концевые 90° с тангенциально зажатыми пластинами с 4 спиральными кромками резания, 12,5 мм длины кромки

Обозначение DC CICT(3) OAL LH LU APMX DCONMS Хвостовик(4) RMPX°(5) кг
T490 ELN D25-2-C25-13 25.00 2 120.00 35.0 33.0 12.50 25.00 C — 0.39
T490 ELN D25-2-W25-13 (1) 25.00 2 95.00 35.0 33.0 12.50 25.00 W — 0.29
T490 ELN D32-3-C32-13 32.00 3 130.00 40.0 38.0 12.50 32.00 C 2.1 0.72
T490 ELN D32-3-C32-13B (2) 32.00 3 250.00 50.0 48.0 12.50 32.00 C 2.1 1.44
T490 ELN D32-3-W32-13 32.00 3 110.00 40.0 38.0 12.50 32.00 W 2.1 0.59
T490 ELN D40-3-C40-13B (2) 40.00 3 250.00 50.0 48.0 12.50 40.00 C 1.5 2.25
T490 ELN D40-4-C32-13 40.00 4 130.00 40.0 — 12.50 32.00 C 1.5 0.81
T490 ELN D40-4-W32-13 40.00 4 115.00 40.0 — 12.50 32.00 W 1.5 0.72
T490 ELN D50-4-C32-13 50.00 4 130.00 36.5 — 12.50 32.00 C 1.1 0.96
T490 ELN D50-5-C32-13 50.00 5 130.00 36.5 — 12.50 32.00 C 1.1 0.96

Примечания:

  • Руководство пользователя см. стр. 616–622
  • (1) Рекомендации по обработке: при a = 5, f = 0,15; при a = 10, f = 0,1
  • (2) Суффикс «B» для цилиндрического хвостовика повышенной длины, который может быть укорочен
  • (3) Количество пластин (или кромок для цельного инструмента)
  • (4) C — цилиндрический, W — Вилдон
  • (5) Максимальный угол врезания — действителен только при использовании пластины T490 LNHT 1306 PNTR-RD
  • (a) Рекомендуемый момент затяжки: 4,8 Н·м (42,5 лбф·дюйм)
