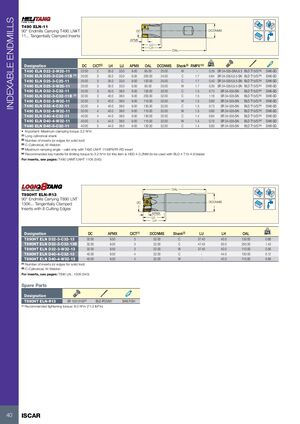

T490 ELN-11

Фрезы концевые 90° с тангенциально зажатыми пластинами T490 LN 11...

Обозначение DC CICT(2) LH LU APMX OAL DCONMS Хвостовик(3) RMPX°(4) кг
T490 ELN D22-2-W25-11 22.00 2 35.0 33.0 9.00 95.00 25.00 W — 0.29
T490 ELN D25-3-C24-11B (1) 25.00 3 35.0 33.0 9.00 200.00 24.00 C 1.7 0.64
T490 ELN D25-3-C25-11 25.00 3 35.0 33.0 9.00 120.00 25.00 C 1.7 0.40
T490 ELN D25-3-W25-11 25.00 3 35.0 33.0 9.00 95.00 25.00 W 1.7 0.30
T490 ELN D32-3-C32-11 32.00 3 40.0 38.0 9.00 130.00 32.00 C 1.5 0.73
T490 ELN D32-3-C32-11B (1) 32.00 3 40.0 38.0 9.00 200.00 32.00 C 1.5 1.16
T490 ELN D32-3-W32-11 32.00 3 40.0 38.0 9.00 110.00 32.00 W 1.5 0.60
T490 ELN D32-4-C32-11 32.00 4 40.0 38.0 9.00 130.00 32.00 C 1.5 0.73
T490 ELN D32-4-W32-11 32.00 4 40.0 38.0 9.00 110.00 32.00 W 1.5 0.60
T490 ELN D40-4-C32-11 40.00 4 44.0 38.0 9.00 130.00 32.00 C 1.4 0.84
T490 ELN D40-4-W32-11 40.00 4 44.0 38.0 9.00 115.00 32.00 W 1.4 0.75
T490 ELN D40-5-C32-11 40.00 5 44.0 38.0 9.00 130.00 32.00 C 1.4 0.83

Важно: Максимальный момент затяжки 3,2 Н·м

Примечания:

  • (1) Цилиндрический хвостовик повышенной длины
  • (2) Количество пластин (или кромок для цельного инструмента)
  • (3) C — цилиндрический, W — Вилдон
  • (4) Максимальный угол врезания — действителен только с пластиной T490 LNHT 1106PNTR-RD
  • (a) Рекомендуемый ключ ограничения момента до 3,2 Н·м для данного изделия — HSD 4-3.2NM (используется с лезвием BLD 4 T15-4.8)

T890HT ELN-R13

Фрезы концевые 90° с тангенциально зажатыми пластинами T890 LNT 1306 с 8 кромками резания

Обозначение DC APMX CICT(1) DCONMS Хвостовик(2) LU LH OAL кг
T890HT ELN D32-3-C32-13 32.00 9.50 3 32.00 C 37.40 40.0 130.00 0.68
T890HT ELN D32-3-C32-13B 32.00 9.50 3 32.00 C 47.40 50.0 250.00 1.43
T890HT ELN D32-3-W32-13 32.00 9.50 3 32.00 W 37.40 40.0 110.00 0.56
T890HT ELN D40-4-C32-13 40.00 9.50 4 32.00 C — 44.0 130.00 0.12
T890HT ELN D40-4-W32-13 40.00 9.50 4 32.00 W — 40.0 115.00 0.69

Примечания:

  • (1) Количество пластин (или кромок для цельного инструмента)
  • (2) C — цилиндрический, W — Вилдон

Запасные части

Обозначение Комплектующие
T890HT ELN-R13 SR 10513105(a) BLD IP20/M7 SW6-T-SH

(a) Рекомендуемый момент затяжки: 8,0 Н·м (71,0 лбф·дюйм)
