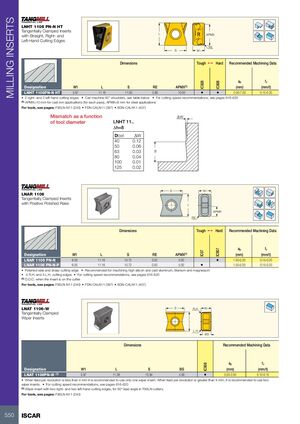

Фрезерные инструменты Iscar 2026 - страница 552

Предыдущая страница Следующая страница

Навигация

Фрезерные пластины

LNHT 1106 PN-N HT

Пластины с касательным креплением с прямыми режущими кромками справа и слева

Обозначение W1 L S RE APMX(1) IC928 IC808 ap (мм) fz (мм/з)
LNHT 1106PN-N HT 5.97 11.16 11.00 0.80 10.00 • • 2.00-7.00 0.15-0.25
  • 2 режущие кромки справа и 2 слева
  • Может обрабатывать плечо 90°, см. таблицу ниже
  • Рекомендации по скорости резания см. на страницах 616-620

(1) APMX=10 мм для приложений с чугуном (за проход), APMX=8 мм для приложений со сталью

Невыравнивание в зависимости от диаметра инструмента

Диаметр инструмента ΔW
40 0.12
50 0.06
63 0.03
80 0.04
100 0.01
125 0.02

LNAR 1106

Пластины с касательным креплением с положительным полированным передним углом

Обозначение W1 L S RE APMX(1) IC907 IC07 ap (мм) fz (мм/з)
LNAR 1106 PN-N 6.00 11.16 10.72 0.50 5.00 • 1.50-5.00 0.15-0.20
LNAR 1106 PN-N-P 6.00 11.16 10.72 0.50 5.00 • 1.50-5.00 0.15-0.20
  • Полированный передний угол и острая режущая кромка
  • Рекомендуется для обработки высококремнистого и литого алюминия, титана и магния
  • 4 режущие кромки справа и 4 слева
  • Рекомендации по скорости резания см. на страницах 616-620

(1) Глубина резания при установке пластины на резец

LNAT 1106-W

Пластины с касательным креплением для чистовой обработки

Обозначение W1 L S BS IC908 ap (мм) fz (мм/з)
LNAT 1106PN-W (1) 5.97 11.38 10.94 4.90 • 0.50-2.00 0.10-0.15
  • Если подача на оборот менее 4 мм, рекомендуется использовать только одну пластину для чистовой обработки. Если подача на оборот больше 4 мм, рекомендуется использовать две пластины для чистовой обработки.
  • Рекомендации по скорости резания см. на страницах 616-620

(1) Пластина для чистовой обработки с двумя правыми и двумя левыми режущими кромками для угла подхода 90° в резцах F90LN.
