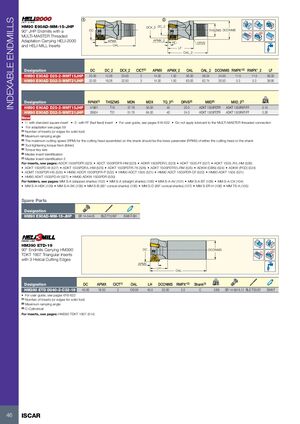

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

HM90 E90AD-MM-15-JHP

Концевые фрезы JHP 90° с резьбовой адаптацией MULTI-MASTER, вмещающие пластины HELI-2000 и HELI-MILL

Обозначение DC DC_2 DCX_2 CICT(1) APMX APMX_2 OAL OAL_2 DCONMS RMPX°(2) RMPX°_2 LF
HM90 E90AD D25-2-MMT15JHP 25.00 12.26 25.00 2 14.30 1.50 56.30 56.04 24.00 11.5 11.5 39.30
HM90 E90AD D32-3-MMT21JHP 32.00 19.26 32.50 3 14.30 1.50 63.00 62.74 30.50 5.3 5.3 39.90
Обозначение RPMX(3) THSZMS MDN MDX TQ_3(4) DRVS(5) MIID(6) MIID_2(7) кг
HM90 E90AD D25-2-MMT15JHP 41967 T15 37.76 50.00 40 20.0 ADKT 1505PDTR ADKT 1505R8T-FF 0.10
HM90 E90AD D32-3-MMT21JHP 28924 T21 51.76 64.00 40 24.0 ADKT 1505PDTR ADKT 1505R8T-FF 0.26

Новое

  • 1 - со стандартной квадратной пластиной
  • 2 - с пластиной FF (быстрая подача)
  • Инструкция см. на стр. 616-622
  • Не применять смазочно-охлаждающую жидкость к резьбовому соединению MULTI-MASTER
  • О адаптации см. стр. 59
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Максимальный угол наклона при фрезеровании
  3. Максимальная скорость резания (об/мин) сборочной головки на хвостовике должна быть меньшим из двух параметров (RPMX) либо головки, либо хвостовика
  4. Момент затяжки инструмента Н·м (lbf·in)
  5. Размер разводного ключа
  6. Идентификация опорной пластины
  7. Идентификация опорной пластины 2

Пластины см. на стр.: ADCR 1505PDFR (523) • ADCT 1505PDFR-HM (523) • ADKR 1505PDR/L (523) • ADKT 1505-FF (527) • ADKT 1505..R/L-HM (526) • ADKT 1505PD-W (527) • ADKT 1505PDR/L-HM (525) • ADKT 1505PDTR-76 (526) • ADKT 1505PDTR/L-RM (525) • ADKW (CBN) (524) • ADKW (PCD) (524) • ADMT 1505PDR-HS (525) • HM90 ADCR 1505PDFR-P (522) • HM90 ADCT 1505 (521) • HM90 ADCT 1505PDR-CF (522) • HM90 ADKT 1505 (521) • HM90 ADKT 1505PD-W (527) • HM90 ADKW 1505PDR (530)

Держатели см. на стр.: MM S-A (ступенчатые хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER-H (108) • MM TS-A (105)

Запасные части

Обозначение
HM90 E90AD-MM-15-JHP SR 14-544/S BLD T15/M7 SW6-T-SH

HM390 ETD-19

Концевые фрезы 90° с треугольными пластинами HM390 TDKT 1907 с 3 винтовыми режущими кромками

Обозначение DC APMX CICT(1) OAL LH DCONMS RMPX°(2) Хвостовик(3) кг
HM390 ETD D040-2-C32-19 40.00 16.00 2 130.00 45.0 32.00 2.0 C 0.69
  • Инструкция см. на стр. 616-622
  1. Количество пластин (или кромок для монолитного инструмента)
  2. Максимальный угол наклона при фрезеровании
  3. C-Цилиндрический

Пластины см. на стр.: HM390 TDKT 1907 (514)
