MM EFF

Четырех- и шеститзубые твердосплавные фрезерные головки для фрезерования на очень высоких подачах и малых глубинах обработки

Размеры

Обозначение	DC	NOF(1)	APMX	THSZMS	DCONMS	LF	RMPX°(2)	KAPR(3)	Rg(4)	CSP(5)	IC908	IC903	fz (мм/зуб)
MM EFF080T3R1.62-4T05	8.00	4	0.40	T05	7.50	10.00	5.0	97.0	1.62	0	•		0.12-0.48
MM EFF080S2R0.86-6T05	8.00	6	0.40	T05	7.50	10.00	5.0	97.0	0.86	0	•		0.12-0.48
MM EFF100T4R2.01-4T06	10.00	4	0.50	T06	9.50	13.00	5.0	97.0	2.01	0	•		0.16-0.57
MM EFF100S2R1.0-6T06	10.00	6	0.45	T06	9.50	13.00	5.0	97.0	1.00	0	•		0.16-0.57
MM EFF100T2R1.0-6T06H	10.00	6	0.45	T06	9.50	10.00	3.0	97.0	1.00	1	•		0.16-0.47
MM EFF120T4R1.8-4T08H	12.00	4	0.60	T08	11.50	16.50	5.0	97.0	1.80	1	•	•	0.16-0.67
MM EFF120T4R2.47-4T08	12.00	4	0.60	T08	11.50	16.50	5.0	97.0	2.47	0	•		0.16-0.67
MM EFF120S3R1.2-6T08	12.00	6	0.65	T08	11.50	16.50	5.0	97.0	1.20	0	•		0.16-0.67
MM EFF120T2R1.2-6T08H	12.00	6	0.65	T08	11.50	12.00	3.0	97.0	1.20	1	•		0.16-0.54
MM EFF127T4R2.59-4T08	12.70	4	0.60	T08	12.20	16.50	5.0	97.0	2.59	0	•		0.16-0.67
MM EFF127S3R1.3-6T08	12.70	6	0.70	T08	12.70	16.50	5.0	97.0	1.30	0	•		0.16-0.67
MM EFF127T4R1.3-6T08H	12.70	6	0.70	T08	12.20	12.70	3.0	97.0	1.30	1	•		0.16-0.67
MM EFF160T5R2.2-4T10H	16.00	4	0.80	T10	15.40	20.50	5.0	97.0	2.20	1	•	•	0.20-0.75
MM EFF160T5R3.25-4T10	16.00	4	0.80	T10	15.40	20.50	5.0	97.0	3.25	0	•		0.20-0.75
MM EFF160S4R2.0-6T10	16.00	6	1.05	T10	15.40	20.50	5.0	97.0	2.00	0	•		0.20-0.75
MM EFF160T4R2.0-6T10H	16.00	6	1.05	T10	15.40	16.00	3.0	97.0	2.00	1	•		0.20-0.65
MM EFF200T6R4.02-4T12	20.00	4	1.00	T12	18.45	25.50	5.0	97.0	4.02	0	•		0.20-0.90
MM EFF200S5R2.2-6T12	20.00	6	1.25	T12	18.45	25.50	5.0	97.0	2.20	0	•		0.20-0.90
MM EFF200T5R2.2-6T12H	20.00	6	1.25	T12	18.45	20.00	3.0	97.0	2.20	1	•		0.20-0.80
MM EFF250A7R3.1-6T15	25.00	6	1.20	T15	23.90	25.00	5.0	97.0	3.10	0	•		0.25-1.00
MM EFF250S6R2.5-6T15	25.00	6	1.55	T15	23.90	25.00	5.0	97.0	2.50	0	•		0.25-1.00
MM EFF254A7R3.1-6T15	25.40	6	1.20	T15	23.90	25.00	5.0	97.0	3.10	0	•		0.25-1.00

О державках см. стр. 101-111
О креплении ключей (заказываются отдельно), моментах затяжки и инструкциях по креплению см. стр. 111-112
Не смазывать резьбовое соединение
Головки с подводом СОЖ рекомендуются для операций снятия уступов
О руководстве см. стр. 59, 211-218
(1) Количество зубьев
(2) Максимальный угол врезания
(3) Угол главной режущей кромки инструмента
(4) Радиус для программирования
(5) 0 — без подвода СОЖ, 1 — с подводом СОЖ

Рекомендации по обработке MULTI-MASTER для головок MM EFF

fz (мм/зуб) в зависимости от диаметра инструмента (мм)

Группа материалов по VDI 3323(1)	vc (м/мин)	ap	ae	8	10	12	16	20	25
1	180	0.045xD	0.7xD	0.48	0.57	0.67	0.75	0.90	1.00
2	160	0.045xD	0.7xD	0.48	0.57	0.67	0.75	0.90	1.00
3	160	0.045xD	0.7xD	0.48	0.57	0.67	0.75	0.90	1.00
4	160	0.045xD	0.7xD	0.48	0.57	0.67	0.75	0.90	1.00
5	150	0.045xD	0.7xD	0.43	0.50	0.57	0.65	0.75	0.87
6	150	0.045xD	0.7xD	0.33	0.40	0.48	0.57	0.67	0.78
7	140	0.045xD	0.7xD	0.33	0.40	0.48	0.57	0.67	0.78
8	140	0.045xD	0.7xD	0.30	0.35	0.43	0.52	0.60	0.70
9	140	0.045xD	0.7xD	0.30	0.35	0.43	0.52	0.60	0.70
10	130	0.04xD	0.6xD	0.28	0.33	0.38	0.48	0.57	0.67
11	120	0.04xD	0.6xD	0.25	0.30	0.35	0.43	0.52	0.62
12, 13	120	0.04xD	0.6xD	0.30	0.35	0.43	0.52	0.60	0.70
15-16 (K)	180	APMX	0.7xD	0.45	0.52	0.60	0.70	0.80	0.90
17-18 (K)	160	APMX	0.7xD	0.38	0.45	0.52	0.60	0.70	0.80
38.1 (H)(2)	100	0.035xD	0.45xD	0.20	0.25	0.33	0.40	0.48	0.55
38.2 (H)(3)	80	0.03xD	0.3xD	0.16	0.22	0.30	0.38	0.45	0.52
39 (H)(4)	60	0.02xD	0.25xD	0.12	0.16	0.16	0.20	0.20	0.25

(1) Группа материалов ISCAR в соответствии со стандартом VDI 3323
(2) 45-49 HRC
(3) 50-55 HRC
(4) 56-63 HRC
ap — максимальная глубина резания
ae — максимальная ширина резания

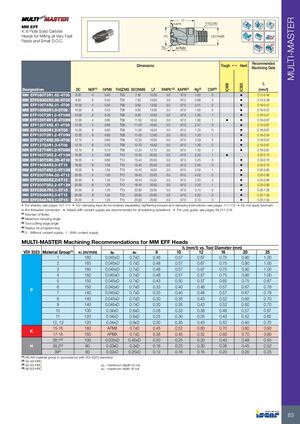

Фрезерные инструменты Iscar 2026 - страница 85
