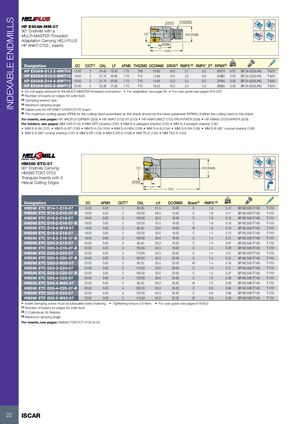

КОНЦЕВЫЕ ФРЕЗЫ С ИНДЕКСИРУЕМЫМИ ПЛАСТИНАМИ

HP E90AN-MM-07

Концевые фрезы 90° с адаптацией резьбового крепления MULTI-MASTER с пластинами HELI-PLUS HP ANKT 0702

Обозначение DC CICT(1) OAL LF APMX THSZMS DCONMS DRVS(2) RMPX°(3) RMPX°_2(4) RPMX(5) Масса, кг Запасная часть Ключ
HP E90AN-D12-2-MMT08 12.00 2 24.45 16.50 7.70 T08 10.60 10.0 2.7 3.5 56970 0.01 SR 34-533/L/HG T-6/51
HP E90AN-D16-3-MMT10 16.00 3 31.75 20.00 7.70 T10 14.95 13.0 3.2 6.0 44860 0.03 SR 34-533/L/HG T-6/51
HP E90AN-D16-4-MMT10 16.00 4 31.75 20.00 7.70 T10 14.95 13.0 3.2 6.0 37630 0.03 SR 34-533/L/HG T-6/51
HP E90AN-D20-5-MMT12 20.00 5 35.30 21.50 7.70 T12 18.40 16.0 2.4 4.5 38890 0.05 SR 34-533/L/HG T-6/51

Не применяйте смазочно-охлаждающую жидкость к резьбовому соединению MULTI-MASTER

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Размер ключа зажима
(3) Максимальный угол врезания
(4) Значения только для пластины HP ANKT 0702R12T-FF
(5) Максимальная скорость резания (об/мин) для режущей головки, собранной на хвостовике, должна быть меньшим параметром (RPMX) из головки или хвостовика

Пластины см. страницы: HP ANCR 0702PNFR (509) • HP ANKT 0702-FF (510) • HP ANKT/ANCT 0702 PN-R/PNTR (508) • HP ANKW 070204PNTR (509)

Державки см. страницы: MM CAB (110) • MM GRT (хвостовики) (105) • MM S-A (конические хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER (108) • MM S-ER-H (108) • MM TS-A (105) • MM TS2-A (105)

HM390 ETC-07

Концевые фрезы 90° с треугольными пластинами HM390 TCKT 0703 с 3 винтовыми режущими кромками

Обозначение DC APMX CICT(1) OAL LH DCONMS Хвостовик(2) RMPX°(3) Масса, кг Запасная часть Ключ
HM390 ETC D14-1-C16-07 14.00 5.00 1 80.00 21.0 16.00 C 1.9 0.10 SR M2.5X5-T7-60 T-7/51
HM390 ETC D16-2-C15-07-B 16.00 5.00 2 150.00 26.0 15.00 C 1.9 0.17 SR M2.5X5-T7-60 T-7/51
HM390 ETC D16-2-C16-07 16.00 5.00 2 100.00 26.0 16.00 C 1.9 0.12 SR M2.5X5-T7-60 T-7/51
HM390 ETC D16-2-C16-07-B 16.00 5.00 2 150.00 40.0 16.00 C 1.9 0.19 SR M2.5X5-T7-60 T-7/51
HM390 ETC D16-2-W16-07 16.00 5.00 2 80.00 26.0 16.00 W 1.9 0.10 SR M2.5X5-T7-60 T-7/51
HM390 ETC D18-2-C16-07 18.00 5.00 2 100.00 30.0 16.00 C 1.4 0.13 SR M2.5X5-T7-60 T-7/51
HM390 ETC D18-2-C16-07-B 18.00 5.00 2 160.00 30.0 16.00 C 1.4 0.21 SR M2.5X5-T7-60 T-7/51
HM390 ETC D20-3-C16-07 20.00 5.00 3 55.00 20.0 16.00 C 1.4 0.07 SR M2.5X5-T7-60 T-7/51
HM390 ETC D20-3-C19-07-B 20.00 5.00 3 160.00 30.0 19.00 C 1.4 0.28 SR M2.5X5-T7-60 T-7/51
HM390 ETC D20-3-C20-07 20.00 5.00 3 110.00 30.0 20.00 C 1.4 0.21 SR M2.5X5-T7-60 T-7/51
HM390 ETC D20-3-C20-07-B 20.00 5.00 3 160.00 40.0 20.00 C 1.4 0.31 SR M2.5X5-T7-60 T-7/51
HM390 ETC D20-3-W20-07 20.00 5.00 3 85.00 30.0 20.00 W 1.4 0.16 SR M2.5X5-T7-60 T-7/51
HM390 ETC D22-3-C20-07 22.00 5.00 3 110.00 30.0 20.00 C 1.0 0.21 SR M2.5X5-T7-60 T-7/51
HM390 ETC D22-3-C20-07-B 22.00 5.00 3 180.00 30.0 20.00 C 1.0 0.37 SR M2.5X5-T7-60 T-7/51
HM390 ETC D25-4-C25-07 25.00 5.00 4 120.00 35.0 25.00 C 1.0 0.36 SR M2.5X6-T7-60 T-7/51
HM390 ETC D25-4-W25-07 25.00 5.00 4 95.00 35.0 25.00 W 1.0 0.28 SR M2.5X6-T7-60 T-7/51
HM390 ETC D28-4-C25-07-B 28.00 5.00 4 200.00 35.0 25.00 C 0.9 0.64 SR M2.5X6-T7-60 T-7/51
HM390 ETC D32-5-C32-07 32.00 5.00 5 130.00 45.0 32.00 C 0.8 0.68 SR M2.5X6-T7-60 T-7/51
HM390 ETC D32-5-W32-07 32.00 5.00 5 110.00 45.0 32.00 W 0.8 0.56 SR M2.5X6-T7-60 T-7/51

Винт зажима пластины должен быть смазан при каждой переиндексации. Крутящий момент затяжки 0,9 Н·м

(1) Количество пластин (или кромок для монолитного инструмента)
(2) C-цилиндрический, W-вельдон
(3) Максимальный угол врезания

Пластины см. страницы: HM390 TCKT/CT 0703 (512)
