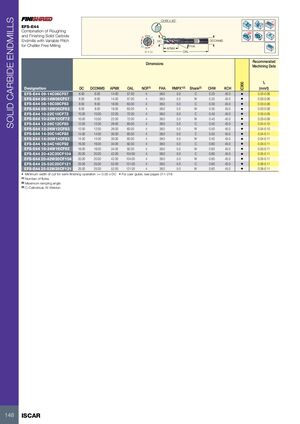

EFS-E44

Комбинированные концевые фрезы для черновой и чистовой обработки из твердого сплава с переменным шагом для чистовой обработки без вибраций

Обозначение DC, мм DCONMS, мм APMX, мм OAL, мм Кол-во зубьев FHA, град RMPX°, град Хвостовик CHW, мм KCH, град Рекомендация fz, мм/зуб
EFS-E44 06-14C06CF57 6.00 6.00 14.00 57.00 4 38.0 5.0 C 0.25 45.0 • 0.03–0.06
EFS-E44 06-14W06CF57 6.00 6.00 14.00 57.00 4 38.0 5.0 W 0.25 45.0 • 0.03–0.06
EFS-E44 08-18C08CF63 8.00 8.00 18.00 63.00 4 38.0 5.0 C 0.30 45.0 • 0.03–0.08
EFS-E44 08-18W08CF63 8.00 8.00 18.00 63.00 4 38.0 5.0 W 0.30 45.0 • 0.03–0.08
EFS-E44 10-22C10CF72 10.00 10.00 22.00 72.00 4 38.0 5.0 C 0.40 45.0 • 0.03–0.09
EFS-E44 10-22W10CF72 10.00 10.00 22.00 72.00 4 38.0 5.0 W 0.40 45.0 • 0.03–0.09
EFS-E44 12-26C12CF83 12.00 12.00 26.00 83.00 4 38.0 5.0 C 0.50 45.0 • 0.04–0.10
EFS-E44 12-26W12CF83 12.00 12.00 26.00 83.00 4 38.0 5.0 W 0.50 45.0 • 0.04–0.10
EFS-E44 14-30C14CF83 14.00 14.00 30.00 83.00 4 38.0 5.0 C 0.50 45.0 • 0.04–0.11
EFS-E44 14-30W14CF83 14.00 14.00 30.00 83.00 4 38.0 5.0 W 0.50 45.0 • 0.04–0.11
EFS-E44 16-34C16CF92 16.00 16.00 34.00 92.00 4 38.0 5.0 C 0.60 45.0 • 0.05–0.11
EFS-E44 16-34W16CF92 16.00 16.00 34.00 92.00 4 38.0 5.0 W 0.60 45.0 • 0.05–0.11
EFS-E44 20-42C20CF104 20.00 20.00 42.00 104.00 4 38.0 5.0 C 0.60 45.0 • 0.05–0.11
EFS-E44 20-42W20CF104 20.00 20.00 42.00 104.00 4 38.0 5.0 W 0.60 45.0 • 0.05–0.11
EFS-E44 25-52C25CF121 25.00 25.00 52.00 121.00 4 38.0 5.0 C 0.60 45.0 • 0.06–0.11
EFS-E44 25-52W25CF121 25.00 25.00 52.00 121.00 4 38.0 5.0 W 0.60 45.0 • 0.06–0.11

Примечания:

  • Минимальная ширина резания для полусредней обработки ≥ 0,05×DC
  • Подробнее см. страницы 211–218
  • (1) Количество зубьев
  • (2) Максимальный угол врезания
  • (3) C — цилиндрический, W — велдон
