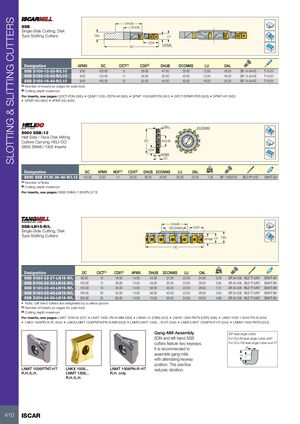

SSB – Дисковые резцы для полного слота, односторонее резание

Обозначение APMX DC CICT(1) CDX(2) DHUB DCONMS LU OAL Вспомогательные детали
SSB D100-12-32-R/L10 9.00 100.00 9 26.00 47.00 32.00 12.00 16.00 SR 14-544/S T-15/51
SSB D125-12-40-R/L10 9.00 125.00 11 35.00 55.00 40.00 12.00 16.00 SR 14-544/S T-15/51
SSB D160-16-40-R/L10 9.00 160.00 13 52.00 55.00 40.00 16.00 20.00 SR 14-544/S T-15/51

(1) Количество пластин (или кромок для цельного инструмента)

(2) Максимальная глубина резания

Для пластин см. стр.: QDCT-PDN (565) • QDMT 1205..PDTN-M (565) • QPMT 100408PDTN (561) • SPCT/SPMR PDR (563) • SPMT-HP (562) • SPMT-HQ (562) • XPMT-HQ (563)

S890 SSB-13 – Полусторонние/торцевые дисковые резцы для фрезерования

Полусторонние и торцевые дисковые резцы, комплектуемые пластинами HELI-DO S890 SNMU 1305.

Обозначение DC APMX NOF(1) CDX(2) DHUB DCONMS LU OAL Вес, кг Вспомогательные детали
S890 SSB D125-20-40-R/L13 125.00 9.00 14 33.00 56.00 40.00 20.00 24.00 1.20 SR 11800745 BLD IP15/S7 • SW6-T-SH

(1) Количество зубьев

(2) Максимальная глубина резания

Для пластин см. стр.: S890 SNMU 1305PN (573)

SSB-LN15-R/L – Дисковые резцы для полного слота, односторонее резание

Обозначение DC CICT(1) CDX(2) APMX DHUB DCONMS LU OAL Вес, кг Вспомогательные детали
SSB D080-22-27-LN15-R/L 80.00 10 18.00 14.00 42.00 27.00 22.00 24.00 0.56 SR 34-535 BLD T15/M7 • SW6-T-SH
SSB D100-22-32-LN15-R/L 100.00 12 26.00 14.00 48.00 32.00 22.00 26.00 0.95 SR 34-535 BLD T15/M7 • SW6-T-SH
SSB D125-22-40-LN15-R/L 125.00 15 35.00 14.00 56.00 40.00 22.00 26.00 1.51 SR 34-535 BLD T15/M7 • SW6-T-SH
SSB D160-22-40-LN15-R/L 160.00 20 52.00 14.00 56.00 40.00 22.00 26.00 2.64 SR 34-535 BLD T15/M7 • SW6-T-SH
SSB D200-24-50-LN15-R/L 200.00 25 65.00 14.00 70.00 50.00 24.00 28.00 4.66 SR 34-535 BLD T15/M7 • SW6-T-SH

Примечание: Левые резцы обозначены жёлтой канавкой.

(1) Количество пластин (или кромок для цельного инструмента)

(2) Максимальная глубина резания

Для пластин см. стр.: LNAT 1506-W (557) • LNAT 1506..PN-N MM (556) • LNAW-15 (CBN) (552) • LNHW 1506 PNTN (CER) (556) • LNKX 1506 1.5X45 PN-N (554) • LNKX 1506PN-N PL (554) • LNKX/LNMT 1506PNTN/PN-N MM (553) • LNMT/LNHT 1506...-N HT (555) • LNMT/LNHT 1506PN-R HT (554) • LNMW 1506 PNTN (553)

Сборка узла группового фрезерования

Узлы группового фрезерования SDN и левые резцы SSB имеют два паза для клина. Рекомендуется собирать узлы группового фрезерования с чередованием положения паза для клина. Это снижает вибрацию.

Конфигурации:

  • LNMT 1506PTNT-HT R.H./L.H. – стр. (n/a)
  • LNKX 1506... LNMT 1506... R.H./L.H. – стр. (n/a)
  • LNMT 1506PN-R-HT R.H. only – стр. (n/a)

Угол наклона:

Резец с углом наклона 90° для DC = 80; угол наклона резца a = 6° для DC ≥ 100; угол наклона резца a = 4.5°
