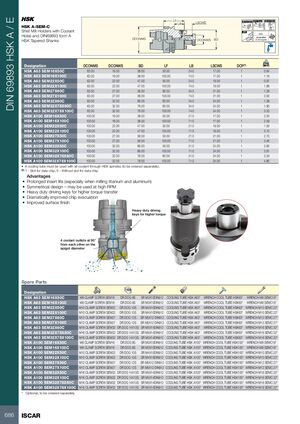

Фрезерные инструменты Iscar 2026 - страница 688

Каталог Iscar токарный инструмент для нарезания канавок

Каталог Iscar токарный инструмент для нарезания канавок

Каталог Iscar торцевые фрезы 2022

Каталог Iscar торцевые фрезы 2022

Каталог Iscar сверла со сменной режущей частью 2022

Каталог Iscar сверла со сменной режущей частью 2022

Каталог Iscar инструмент для мелкоразмерной обработки

Каталог Iscar инструмент для мелкоразмерной обработки

Каталог Iscar дисковые фрезы и фрезерные пластины 2022

Каталог Iscar дисковые фрезы и фрезерные пластины 2022

Каталог Iscar расточные системы

Каталог Iscar расточные системы

DIN 69893 HSK A / E

HSK A-SEM-C

Державки цилиндрических фрез с отверстиями для подачи СОЖ и коническим хвостовиком DIN69893 Форма A HSK

Обозначение	DCONMS	DCONWS	BD	LF	LB	LSCWS	DCP	Вес (кг)
HSK A63 SEM16X50C	63.00	16.00	38.00	50.00	24.0	17.00	1	0.84
HSK A63 SEM16X100C	63.00	16.00	38.00	100.00	74.0	17.00	1	1.16
HSK A63 SEM22X50C	63.00	22.00	47.00	50.00	24.0	19.00	1	0.97
HSK A63 SEM22X100C	63.00	22.00	47.00	100.00	74.0	19.00	1	1.68
HSK A63 SEM27X60C	63.00	27.00	58.00	60.00	34.0	21.00	1	1.28
HSK A63 SEM27X100C	63.00	27.00	58.00	100.00	74.0	21.00	1	2.00
HSK A63 SEM32X60C	63.00	32.00	66.00	60.00	34.0	24.00	1	1.38
HSK A63 SEM32X78X60C	63.00	32.00	78.00	60.00	34.0	24.00	1	1.90
HSK A63 SEM32X78X100C	63.00	32.00	78.00	100.00	74.0	24.00	1	3.33
HSK A100 SEM16X50C	100.00	16.00	38.00	50.00	21.0	17.00	1	2.20
HSK A100 SEM16X100C	100.00	16.00	38.00	100.00	71.0	17.00	1	2.59
HSK A100 SEM22X50C	100.00	22.00	47.00	50.00	21.0	19.00	1	1.50
HSK A100 SEM22X100C	100.00	22.00	47.00	100.00	71.0	19.00	1	3.15
HSK A100 SEM27X50C	100.00	27.00	58.00	50.00	21.0	21.00	1	2.70
HSK A100 SEM27X100C	100.00	27.00	58.00	100.00	71.0	21.00	1	3.46
HSK A100 SEM32X50C	100.00	32.00	66.00	50.00	21.0	24.00	1	2.60
HSK A100 SEM32X100C	100.00	32.00	66.00	100.00	71.0	24.00	1	2.81
HSK A100 SEM32X78X60C	100.00	32.00	78.00	60.00	31.0	24.00	1	3.33
HSK A100 SEM32X78X100C	100.00	32.00	78.00	100.00	71.0	24.00	1	4.80

Охлаждающая трубка должна использоваться со всеми шпинделями HSK с подачей СОЖ (заказывается отдельно).

Примечание:

(1) 1 — гнездо для микросхемы данных, 0 — без гнезда для микросхемы данных

Преимущества

Увеличенный срок службы режущих пластин (особенно при фрезеровании титана и алюминия)
Симметричная конструкция — может использоваться на высоких оборотах
Прочные приводные шпонки для повышенной передачи крутящего момента
Значительно улучшенная эвакуация стружки
Улучшенное качество поверхности

Особенности конструкции:

Четыре выхода СОЖ под углом 90° друг к другу на диаметре установочного хвостовика
Прочные приводные шпонки для повышенной передачи крутящего момента

Запчасти

Обозначение
HSK A63 SEM16X50C	Зажимный винт M8 SEM16	DR.DOG 8S	SR M3X10DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M8 SEMC16*
HSK A63 SEM16X100C	Зажимный винт M8 SEM16	DR.DOG 8S	SR M3X10DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M8 SEMC16*
HSK A63 SEM22X50C	Зажимный винт M10 SEM22	DR.DOG 10S	SR M4X10DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M10 SEMC 22*
HSK A63 SEM22X100C	Зажимный винт M10 SEM22	DR.DOG 10S	SR M4X10DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M10 SEMC 22*
HSK A63 SEM27X60C	Зажимный винт M12 SEM27	DR.DOG 12S	SR M5X12 DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M12 SEMC 27*
HSK A63 SEM27X100C	Зажимный винт M12 SEM27	DR.DOG 12S	SR M5X12 DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M12 SEMC 27*
HSK A63 SEM32X60C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M16 SEMC 32*
HSK A63 SEM32X78X60C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M16 SEMC 32*
HSK A63 SEM32X78X100C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A63*	Ключ для охлаждающей трубки HSK63*	Ключ M16 SEMC 32*
HSK A100 SEM16X50C	Зажимный винт M8 SEM16	DR.DOG 8S	SR M3X10DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M8 SEMC16*
HSK A100 SEM16X100C	Зажимный винт M8 SEM16	DR.DOG 8S	SR M3X10DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M8 SEMC16*
HSK A100 SEM22X50C	Зажимный винт M10 SEM22	DR.DOG 10S	SR M4X10DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M10 SEMC 22*
HSK A100 SEM22X100C	Зажимный винт M10 SEM22	DR.DOG 10S	SR M4X10DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M10 SEMC 22*
HSK A100 SEM27X50C	Зажимный винт M12 SEM27	DR.DOG 12S	SR M5X12 DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M12 SEMC 27*
HSK A100 SEM27X100C	Зажимный винт M12 SEM27	DR.DOG 12S	SR M5X12 DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M12 SEMC 27*
HSK A100 SEM32X50C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M16 SEMC 32*
HSK A100 SEM32X100C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M16 SEMC 32*
HSK A100 SEM32X78X60C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M16 SEMC 32*
HSK A100 SEM32X78X100C	Зажимный винт M16 SEM32	DR.DOG 14X13S	SR M5X14DIN912	Охлаждающая трубка HSK A100*	Ключ для охлаждающей трубки HSK100*	Ключ M16 SEMC 32*

* По желанию, заказывается отдельно
