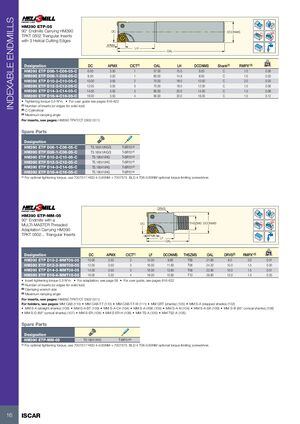

HM390 ETP-05

Концевые фрезы 90° с треугольными пластинами HM390 TPKT 0502 с 3 винтовыми режущими кромками

Обозначение DC APMX Кол-во пластин OAL LH DCONMS Хвостовик RMPX° Вес (кг)
HM390 ETP D06-1-C06-05-C 6.00 3.50 1 57.00 15.0 6.00 C 1.0 0.06
HM390 ETP D08-1-C08-05-C 8.00 3.50 1 60.00 14.9 8.00 C 1.0 0.03
HM390 ETP D10-2-C10-05-C 10.00 3.50 2 70.00 18.0 10.00 C 2.0 0.03
HM390 ETP D12-3-C12-05-C 12.00 3.50 3 70.00 18.0 12.00 C 1.5 0.06
HM390 ETP D14-3-C14-05-C 14.00 3.50 3 80.00 20.0 14.00 C 1.5 0.08
HM390 ETP D16-4-C16-05-C 16.00 3.50 4 90.00 20.0 16.00 C 1.5 0.12
  • Момент затяжки 0.5 Н·м
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. Цилиндрический
  3. Максимальный угол наклона

Пластины см. на стр.: HM390 TPKT/CT 0502 (511)

Запасные части

Обозначение Запасная часть Код
HM390 ETP D06-1-C06-05-C TS 18041I/HG/S T-6IP/51(a)
HM390 ETP D08-1-C08-05-C TS 18041I/HG/S T-6IP/51(a)
HM390 ETP D10-2-C10-05-C TS 18041I/HG T-6IP/51(a)
HM390 ETP D12-3-C12-05-C TS 18041I/HG T-6IP/51(a)
HM390 ETP D14-3-C14-05-C TS 18041I/HG T-6IP/51(a)
HM390 ETP D16-4-C16-05-C TS 18041I/HG T-6IP/51(a)

Примечание: Для оптимального момента затяжки используйте 7007317 HSD 4-0.65NM + 7007375 BLD 4 T06-0.65NM, опциональную отвертку с ограничением момента

HM390 ETP-MM-05

Концевые фрезы 90° с резьбовой адаптацией МУЛЬТИМАСТЕР с треугольными пластинами HM390 TPKT 0502

Обозначение DC APMX Кол-во пластин LF DCONMS THSZMS OAL DRVS RMPX° Вес (кг)
HM390 ETP D10-2-MMT06-05 10.00 3.50 2 15.00 9.60 T06 21.60 8.0 2.0 0.01
HM390 ETP D12-3-MMT08-05 12.00 3.50 3 16.00 11.60 T08 24.20 10.0 1.5 0.00
HM390 ETP D14-3-MMT08-05 14.00 3.50 3 16.00 13.60 T08 22.90 10.0 1.5 0.01
HM390 ETP D16-4-MMT10-05 16.00 3.50 4 18.00 15.60 T10 29.80 13.0 1.5 0.03
  • Момент затяжки пластины 0.5 Н·м
  • Адаптация см. на стр. 59
  • Руководство пользователя см. на стр. 616-622

Примечания:

  1. Количество пластин (или зубьев для твердосплавного инструмента)
  2. Размер гаечного ключа для затяжки
  3. Максимальный угол наклона

Пластины см. на стр.: HM390 TPKT/CT 0502 (511)

Держатели см. на стр.: MM CAB (110) • MM CAB-T-T (110) • MM CAB-T-T-W (111) • MM GRT хвостовики (105) • MM S-A ступенчатые хвостовики (102) • MM S-A прямые хвостовики (106) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B конические хвостовики 85° (106) • MM S-D конические хвостовики 89° (107) • MM ER (108) • MM ER-H (108) • MM TS-A (105) • MM TS2-A (105)

Запасные части

Обозначение Запасная часть Код
HM390 ETP-MM-05 TS 18041I/HG T-6IP/51(a)

Примечание: Для оптимального момента затяжки используйте 7007317 HSD 4-0.65NM + 7007375 BLD 4 T06-0.65NM, опциональную отвертку с ограничением момента
