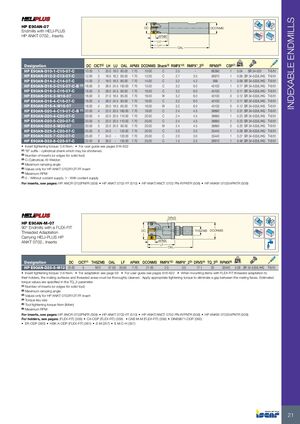

КОНЦЕВЫЕ ФРЕЗЫ С ИНДЕКСИРУЕМЫМИ ПЛАСТИНАМИ

HP E90AN-07

Концевые фрезы с пластинами HELI-PLUS HP ANKT 0702

Обозначение DC CICT(2) LH LU OAL APMX DCONMS Хвостовик(3) RMPX°(4) RMPX°_2(5) RPMX(6) CSP(7) Масса, кг Запасная часть Ключ
HP E90AN-D10-1-C10-07-C 10.00 1 20.0 18.0 80.00 7.70 10.00 C 2.5 - 66390 1 0.04 SR 34-533 T-6/51
HP E90AN-D12-2-C12-07-C 12.00 2 18.0 16.2 80.00 7.70 12.00 C 2.7 3.5 56970 1 0.06 SR 34-533/L/HG T-6/51
HP E90AN-D14-2-C14-07-C 14.00 2 18.0 16.5 80.00 7.70 14.00 C 3.2 4.2 999 1 0.08 SR 34-533/L/HG T-6/51
HP E90AN-D16-3-C15-07-C-B (1) 16.00 3 26.0 24.5 150.00 7.70 15.00 C 3.2 6.0 45100 1 0.17 SR 34-533/L/HG T-6/51
HP E90AN-D16-3-C16-07-C 16.00 3 26.0 24.5 90.00 7.70 16.00 C 3.2 6.0 45100 1 0.11 SR 34-533/L/HG T-6/51
HP E90AN-D16-3-W16-07 16.00 3 21.0 18.5 85.00 7.70 16.00 W 3.2 6.0 45100 0 0.12 SR 34-533/L/HG T-6/51
HP E90AN-D16-4-C16-07-C 16.00 4 26.0 24.5 90.00 7.70 16.00 C 3.2 6.0 45100 1 0.11 SR 34-533/L/HG T-6/51
HP E90AN-D16-4-W16-07 16.00 4 20.0 18.5 85.00 7.70 16.00 W 3.2 6.0 45100 0 0.12 SR 34-533/L/HG T-6/51
HP E90AN-D20-4-C19-07-C-B (1) 20.00 4 22.0 20.5 160.00 7.70 19.00 C 2.4 4.5 38890 1 0.31 SR 34-533/L/HG T-6/51
HP E90AN-D20-4-C20-07-C 20.00 4 22.0 20.5 110.00 7.70 20.00 C 2.4 4.5 38890 1 0.23 SR 34-533/L/HG T-6/51
HP E90AN-D20-5-C20-07-C 20.00 5 22.0 20.5 110.00 7.70 20.00 C 2.4 4.5 38890 1 0.23 SR 34-533/L/HG T-6/51
HP E90AN-D20-5-W20-07 20.00 5 22.0 20.5 90.00 7.70 20.00 W 2.4 4.5 38890 0 0.20 SR 34-533/L/HG T-6/51
HP E90AN-D25-5-C20-07-C 25.00 5 24.0 - 120.00 7.70 20.00 C 2.0 3.0 33440 1 0.28 SR 34-533/L/HG T-6/51
HP E90AN-D25-7-C20-07-C 25.00 7 24.0 - 120.00 7.70 20.00 C 2.0 3.0 33440 1 0.27 SR 34-533/L/HG T-6/51
HP E90AN-D32-8-C25-07-C 32.00 8 30.0 - 130.00 7.70 25.00 C 1.4 2.5 26610 1 0.48 SR 34-533/L/HG T-6/51

Крутящий момент затяжки пластины: 0,6 Н·м

(1) Суффикс B - цилиндрический хвостовик, который может быть укорочен
(2) Количество пластин (или кромок для монолитного инструмента)
(3) C-цилиндрический, W-вельдон
(4) Максимальный угол врезания
(5) Значения только для пластины HP ANKT 0702R12T-FF
(6) Максимальные обороты
(7) 0 - без подачи СОЖ, 1 - с подачей СОЖ

Пластины см. страницы: HP ANCR 0702PNFR (509) • HP ANKT 0702-FF (510) • HP ANKT/ANCT 0702 PN-R/PNTR (508) • HP ANKW 070204PNTR (509)

HP E90AN-M-07

Концевые фрезы 90° с резьбовым креплением FLEX-FIT с пластинами HELI-PLUS HP ANKT 0702

Обозначение DC CICT(1) THSZMS OAL LF APMX DCONMS RMPX°(2) RMPX°_2(3) DRVS(4) TQ_3(5) RPMX(6) Масса, кг Запасная часть Ключ
HP E90AN-D25-5-M12 25.00 5 M12 57.00 35.00 7.70 21.00 2.0 3.0 17.1 33 33440 0.09 SR 34-533/L/HG T-6/51

Крутящий момент затяжки пластины: 0,6 Н·м

При установке изделий с резьбовой адаптацией FLEX-FIT на державки контактирующие поверхности и резьбовые участки должны быть тщательно очищены. Применяйте надлежащий крутящий момент затяжки для исключения зазора между контактирующими поверхностями. Расчетные значения крутящего момента указаны в параметре TQ_3.

(1) Количество пластин (или кромок для монолитного инструмента)
(2) Максимальный угол врезания
(3) Значения только для пластины HP ANKT 0702R12T-FF
(4) Размер ключа крутящего момента
(5) Крутящий момент затяжки инструмента Н·м (lbf·in)
(6) Максимальные обороты

Пластины см. страницы: HP ANCR 0702PNFR (509) • HP ANKT 0702-FF (510) • HP ANKT/ANCT 0702 PN-R/PNTR (508) • HP ANKW 070204PNTR (509)

Державки см. страницы: (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357)
