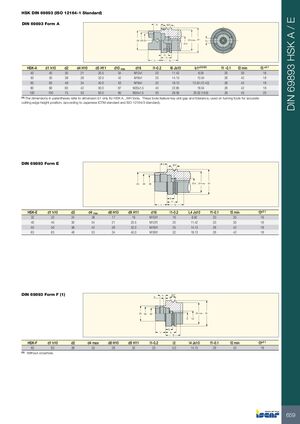

HSK DIN 69893 (Стандарт ISO 12164-1)

DIN 69893 Форма A

HSK-A d1 h10 d2 d4 H10 d5 H11 d10 макс. d16 l1-0.2 l6 Js10 b1±0.04(1) f1 -0.1 f2 мин f3 ±0.1
40 40 30 21 25.5 34 M12x1 20 11.42 8.05 20 35 16
50 50 38 26 32.0 42 M16x1 25 14.13 10.54 26 42 18
63 63 48 34 40.0 53 M18x1 32 18.13 12.54 (12.42) 26 42 18
80 80 60 42 50.0 67 M20x1.5 40 22.85 16.04 26 42 18
100 100 75 53 63.0 85 M24x1.5 50 28.56 20.02 (19.9) 29 45 20

(1) Размеры в скобках относятся только к размеру b1 для инструмента HSK A...WH. Эти инструменты имеют паз для ключа и допуск, используемый на токарных инструментах для точного позиционирования режущей кромки (в соответствии с японским стандартом ICTM и стандартом ISO 12164/3).

DIN 69893 Форма E

HSK-E d1 h10 d2 d4 макс. d8 H10 d9 H11 d16 l1-0.2 L4 Js10 f1-0.1 f2 мин f3±0.1
32 32 24 26 17 19 M10X1 16 8.92 20 35 16
40 40 30 34 21 25.5 M12X1 20 11.42 20 35 16
50 50 38 42 26 32.0 M16X1 25 14.13 26 42 18
63 63 48 53 34 40.0 M18X1 32 18.13 26 42 18

DIN 69893 Форма F (1)

HSK-F d1 h10 d2 d4 макс. d8 H10 d9 H11 l1-0.2 l2 l4 Js10 f1-0.1 f2 мин f3±0.1
63 63 38 53 26 32 25 5.0 14.13 26 42 18

(1) Без поперечного отверстия.
