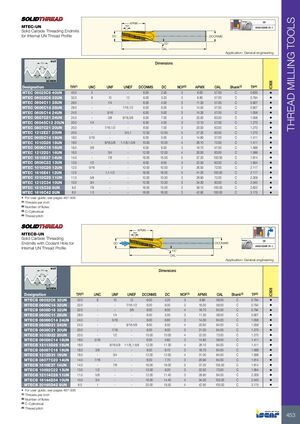

MTEC-UN

Твердосплавные концевые фрезы для нарезания внутренней резьбы профиля UN.

Применение: Общее машиностроение

Соответствие стандартам: ANSI/ASME B1.1, 2B

Обозначение Витков на дюйм (TPI) UNC UNF UNEF DCONMS DC Кол-во зубьев (NOF) APMX OAL Хвостовик Шаг (TP)
MTEC 06025C6 40UN 40.0 5 — — 6.00 2.50 3 6.00 57.00 C 0.635
MTEC 06032C6 32UN 32.0 8 10 12 6.00 3.20 3 6.80 57.00 C 0.794
MTEC 0604C11 28UN 28.0 — 1/4 — 6.00 4.00 3 11.30 57.00 C 0.907
MTEC 0606C14 28UN 28.0 — — 7/16, 1/2 6.00 6.00 3 14.50 57.00 C 0.907
MTEC 0605C14 24UN 24.0 — 5/16 — 6.00 5.00 3 14.30 57.00 C 1.058
MTEC 0807C21 24UN 24.0 — 3/8 9/16, 5/8 8.00 7.00 3 20.00 63.00 C 1.058
MTEC 06045C12 20UN 20.0 1/4 — — 6.00 4.50 3 12.10 57.00 C 1.270
MTEC 0807C21 20UN 20.0 — 7/16, 1/2 — 8.00 7.00 3 20.00 63.00 C 1.270
MTEC 1212E27 20UN 20.0 — — 3/4, 1 12.00 12.00 5 27.30 83.00 C 1.270
MTEC 0605C14 18UN 18.0 5/16 — — 6.00 5.00 3 14.80 57.00 C 1.411
MTEC 1010D26 18UN 18.0 — 9/16, 5/8 1-1/8, 1-5/8 10.00 10.00 4 26.10 72.00 C 1.411
MTEC 0606C16 16UN 16.0 3/8 — — 6.00 6.00 3 16.70 57.00 C 1.588
MTEC 1212D31 16UN 16.0 — 3/4 — 12.00 12.00 4 30.00 83.00 C 1.588
MTEC 1615E37 14UN 14.0 — 7/8 — 16.00 15.00 5 37.20 100.00 C 1.814
MTEC 0808C22 13UN 13.0 1/2 — — 8.00 8.00 3 22.50 63.00 C 1.954
MTEC 1010C26 12UN 12.0 9/16 — — 10.00 10.00 3 26.50 72.00 C 2.117
MTEC 1616E41 12UN 12.0 — 1, 1-1/2 — 16.00 16.00 5 41.30 100.00 C 2.117
MTEC 1010C28 11UN 11.0 5/8 — — 10.00 10.00 3 28.90 72.00 C 2.309
MTEC 1212C34 10UN 10.0 3/4 — — 12.00 12.00 3 34.30 83.00 C 2.540
MTEC 1615C38 9UN 9.0 7/8 — — 16.00 15.00 3 38.10 100.00 C 2.822
MTEC 1616C42 8UN 8.0 1.0 — — 16.00 16.00 3 42.90 100.00 C 3.175

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Витков на дюйм
  • (2) Количество зубьев
  • (3) C-Цилиндрический
  • (4) Шаг резьбы

MTECB-UN

Твердосплавные концевые фрезы с отверстием для подачи смазочно-охлаждающей жидкости для нарезания внутренней резьбы профиля UN.

Применение: Общее машиностроение

Соответствие стандартам: ANSI/ASME B1.1, 2B

Обозначение Витков на дюйм (TPI) UNC UNF UNEF DCONMS DC Кол-во зубьев (NOF) APMX OAL Хвостовик Шаг (TP)
MTECB 06032C6 32UN 32.0 8 10 12 6.00 3.20 3 6.80 58.00 C 0.794
MTECB 0606C14 32UN 32.0 — — 7/16–1/2 6.00 6.00 3 16.00 58.00 C 0.794
MTECB 0808D18 32UN 32.0 — — 3/8 8.00 8.00 4 18.70 64.00 C 0.794
MTECB 0605C11 28UN 28.0 — 1/4 — 6.00 5.00 3 11.30 58.00 C 0.907
MTECB 08066C14 24UN 24.0 — 5/16 — 8.00 6.60 3 14.30 64.00 C 1.058
MTECB 0808D21 24UN 24.0 — — 9/16–5/8 8.00 8.00 4 20.60 64.00 C 1.058
MTECB 0808C21 20UN 20.0 — 7/16 — 8.00 8.00 3 21.00 64.00 C 1.270
MTECB 1010D22 20UN 20.0 — 1/2 — 10.00 10.00 4 22.30 73.00 C 1.270
MTECB 06056C14 18UN 18.0 5/16 — — 6.00 5.60 3 14.80 58.00 C 1.411
MTECB 12113D26 18UN 18.0 — 9/16–5/8 1-1/8–1-5/8 12.00 11.30 4 26.10 84.00 C 1.411
MTECB 08067C16 16UN 16.0 3/8 — — 8.00 6.70 3 16.70 64.00 C 1.588
MTECB 1212D31 16UN 16.0 — 3/4 — 12.00 12.00 4 31.00 84.00 C 1.588
MTECB 08077C20 14UN 14.0 7/16 — — 8.00 7.70 3 20.90 64.00 C 1.814
MTECB 1616E37 14UN 14.0 — 7/8 — 16.00 16.00 5 37.20 105.00 C 1.814
MTECB 10092C22 13UN 13.0 1/2 — — 10.00 9.20 3 22.50 73.00 C 1.954
MTECB 12114C28 11UN 11.0 5/8 — — 12.00 11.40 3 28.90 84.00 C 2.309
MTECB 16144D34 10UN 10.0 3/4 — — 16.00 14.40 4 34.30 105.00 C 2.540
MTECB 20195D42 8UN 8.0 1 — — 20.00 19.50 4 42.90 105.00 C 3.175

Для руководства пользователя см. страницы 497-506

Примечания:

  • (1) Витков на дюйм
  • (2) Количество зубьев
  • (3) C-Цилиндрический
  • (4) Шаг резьбы
