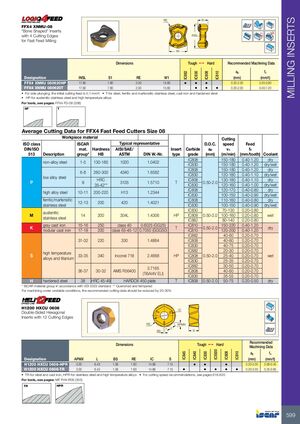

ПЛАСТИНЫ ДЛЯ ФРЕЗЕРОВАНИЯ

FFX4 XNMU-08

Пластины в форме "кости" с 4 режущими кромками для быстрого подачного фрезерования

Размеры

Обозначение INSL S1 RE W1 Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
FFX4 XNMU 080620HP 17.90 7.80 2.00 15.60 IC882, IC830, IC808, IC810 – 0.20-2.00 0.20-0.80
FFX4 XNMU 080620T 17.90 7.80 2.00 15.60 – IC830, IC808, IC810 0.20-2.00 0.40-1.20

• Для бокового погружения начальная подача при резании составляет 0,1 мм/зуб • T - для стали, ферритной и мартенситной нержавеющей стали, чугуна и закалённой стали • HP - для аустенитной нержавеющей стали и жаропрочных сплавов

Для инструмента см. страницы: FFX4 FD-08 (338)

Усредненные данные резания для фрезеров FFX4 с быстрой подачей размер 08

Класс ISO DIN/ISO 513 Описание Группа твёрдости материала ISCAR HB Типичный представитель AISI/SAE/ASTM DIN W.-Nr. Тип пластины из карбида Марка Глубина резания ap (мм) Скорость резания vc (м/мин) Подача на зуб fz (мм/зуб) СОЖ
P Углеродистая сталь 1-5 130-180 1020 1.0402 IC808 – 0.20-2.00 150-180 0.40-1.20 Сухая
– – – – – IC830 – 150-180 0.40-1.20 Сухая/влажная
– Низкоуглеродистая легированная сталь 6-8 260-300 4340 1.6582 IC808 – 150-180 0.40-1.20 Сухая
– – – – – IC830 – 120-180 0.40-1.10 Сухая/влажная
– Высоколегированная сталь 9 HRC 35-42 3135 1.5710 T IC808 0.50-2.0 130-180 0.40-1.10 Сухая
– – – – – IC830 – 120-160 0.40-1.00 Сухая/влажная
– Ферритная/мартенситная нержавеющая сталь 12-13 200 420 1.4021 IC808 – 110-160 0.40-0.80 Сухая
– – – – – IC830 – 100-150 0.40-0.90 Сухая/влажная
M Аустенитная нержавеющая сталь 14 200 304L 1.4306 HP IC830 0.50-2.0 70-130 0.20-0.80 Влажная
– – – – – – IC808 – – 100-160 0.20-0.80 Влажная
– – – – – – IC882 – – 80-140 0.20-0.80 –
K Серый чугун 15-16 250 class 40 0.6025 (GG25) T IC810 0.50-2.0 150-220 0.40-1.20 Сухая
Ковкий чугун 17-18 200 class 65-45-12 0.7050 (GGG50) IC810 – – 120-200 0.40-1.20 –
– – 31-32 220 330 1.4864 IC882 – – 40-60 0.20-0.70 –
– – – – – – IC808 – – 40-80 0.20-0.70 –
– – – – – – IC830 – – 40-75 0.20-0.70 –
– – – – – – IC882 – – 20-30 0.20-0.70 –
S Жаропрочные сплавы и титан 33-35 340 inconel 718 2.4668 HP IC808 0.50-2.0 25-40 0.20-0.70 Влажная
– – – – – – IC830 – – 25-35 0.20-0.70 –
– – – – – – IC882 – – 30-50 0.20-0.70 –
– – 36-37 HRC 30-32 AMS R56400 (Ti6AI4V ELI) 3.7165 IC808 – – 40-60 0.20-0.70 –
– – – – – – IC830 – – 35-55 0.20-0.70 –
H Закалённая сталь 38 HRC 45-49 HARDOX 450 plate – T IC808 0.50-2.0 50-75 0.20-0.50 Сухая

* Группа материалов ISCAR в соответствии со стандартом VDI 3323 ** Закалённая и отпущенная

При обработке в нестабильных условиях рекомендуемые данные резания должны быть снижены на 20-30%

H1200 HXCU 0606

Двусторонние шестиугольные пластины с 12 режущими кромками

Размеры

Обозначение APMX L BS RE IC S Материал пластины Глубина резания ap (мм) Подача на зуб fz (мм/зуб)
H1200 HXCU 0606-HPR 3.00 6.43 1.06 1.60 14.88 7.15 IC845, IC840, IC830 IC5500 0.20-3.00 0.08-0.40
H1200 HXCU 0606-TR 3.00 6.43 1.06 1.60 14.88 7.15 IC808 IC810 0.20-3.00 0.25-0.65

• TR - для стали и чугуна, HPR - для нержавеющей стали и жаропрочных сплавов • Для рекомендаций по скорости резания см. страницы 616-620

Для инструмента см. страницы: MF FHX-R06 (353)
