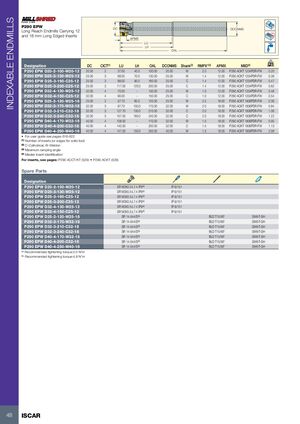

КОНЦЕВЫЕ ФРЕЗЫ СО СМЕННЫМИ ПЛАСТИНАМИ

P290 EPW

Концевые фрезы повышенной длины вылета, вмещающие пластины длиной 12 и 18 мм

Обозначение DC CICT(1) LU LH OAL DCONMS Хвостовик(2) RMPX°(3) APMX MIID(4) кг
P290 EPW D20-2-100-W20-12 20.00 2 37.00 40.0 100.00 20.00 W 2.0 12.00 P290 ACKT 1204PDR-FW 0.20
P290 EPW D25-3-130-W25-12 25.00 3 68.00 70.0 130.00 25.00 W 1.4 12.00 P290 ACKT 1204PDR-FW 0.39
P290 EPW D25-3-160-C25-12 25.00 3 88.00 90.0 160.00 25.00 C 1.4 12.00 P290 ACKT 1204PDR-FW 0.47
P290 EPW D25-3-200-C25-12 25.00 3 117.00 120.0 200.00 25.00 C 1.4 12.00 P290 ACKT 1204PDR-FW 0.62
P290 EPW D32-4-130-W25-12 32.00 4 70.00 — 130.00 25.00 W 1.0 12.00 P290 ACKT 1204PDR-FW 0.46
P290 EPW D32-4-150-C25-12 32.00 4 90.00 — 150.00 25.00 C 1.0 12.00 P290 ACKT 1204PDR-FW 0.54
P290 EPW D25-2-120-W25-18 25.00 2 57.70 60.0 120.00 25.00 W 2.5 18.00 P290 ACKT 1806PDR-FW 0.36
P290 EPW D32-3-170-W32-18 32.00 3 97.70 100.0 170.00 32.00 W 2.0 18.00 P290 ACKT 1806PDR-FW 0.84
P290 EPW D32-3-210-C32-18 32.00 3 127.70 130.0 210.00 32.00 C 2.0 18.00 P290 ACKT 1806PDR-FW 1.06
P290 EPW D32-3-240-C32-18 32.00 3 157.00 160.0 240.00 32.00 C 2.0 18.00 P290 ACKT 1806PDR-FW 1.22
P290 EPW D40-4-170-W32-18 40.00 4 108.00 — 170.00 32.00 W 1.5 18.00 P290 ACKT 1806PDR-FW 0.95
P290 EPW D40-4-200-C32-18 40.00 4 140.00 — 200.00 32.00 C 1.5 18.00 P290 ACKT 1806PDR-FW 1.13
P290 EPW D40-4-250-W40-18 40.00 4 147.00 150.0 250.00 40.00 W 1.5 18.00 P290 ACKT 1806PDR-FW 2.08
  • Инструкция см. на стр. 616-622
  1. Количество пластин (или кромок для монолитного инструмента)
  2. C-Цилиндрический, W-Weldon
  3. Максимальный угол наклона при фрезеровании
  4. Идентификация опорной пластины

Пластины см. на стр.: P290 ACCT/KT (529) • P290 ACKT (529)

Запасные части

Обозначение
P290 EPW D20-2-100-W20-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D25-3-130-W25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D25-3-160-C25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D25-3-200-C25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D32-4-130-W25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D32-4-150-C25-12 SR M3X0.5-L7.4 IP9(a) IP-9/151
P290 EPW D25-2-120-W25-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D32-3-170-W32-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D32-3-210-C32-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D32-3-240-C32-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D40-4-170-W32-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D40-4-200-C32-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH
P290 EPW D40-4-250-W40-18 SR 14-544/S(b) BLD T15/M7 SW6-T-SH

(a) Рекомендуемый момент затяжки: 2.0 Н·м
(b) Рекомендуемый момент затяжки: 4.8 Н·м
