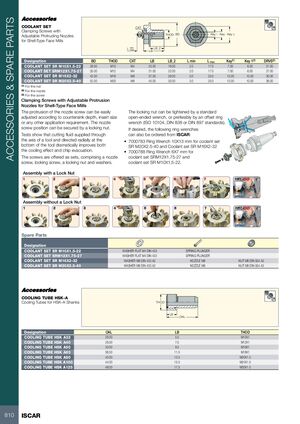

Комплект охлаждения

Крепежные винты с регулируемыми выступающими насадками для цилиндрических торцевых фрез

Обозначение BD THOD CXT LB LB_2 L min L max Ключ(1) Ключ 1(2) DRVS(3)
COOLANT SET SR M10X1.5-22 28.00 M10 M4 25.00 18.00 2.0 17.0 7.00 6.00 21.00
COOLANT SET SRM12X1.75-27 35.00 M12 M4 31.00 22.00 2.0 17.0 7.00 6.00 27.00
COOLANT SET SR M16X2-32 42.00 M16 M8 37.00 26.00 3.0 25.0 13.00 10.00 30.00
COOLANT SET SR M20X2.5-40 52.00 M20 M8 45.00 30.00 3.0 25.0 13.00 10.00 36.00

(1) Для гайки
(2) Для насадки
(3) Для винта

Крепежные винты с регулируемыми выступающими насадками для цилиндрических торцевых фрез

Выступание винта насадки можно легко регулировать в соответствии с глубиной зенкования, размером пластины или любым другим требованием применения. Положение винта насадки можно зафиксировать стопорной гайкой. Испытания показывают, что подача охлаждающей жидкости через ось инструмента и направленная радиально в нижнюю часть инструмента значительно улучшает как охлаждающий эффект, так и удаление стружки. Винты поставляются в виде комплектов, включающих винт насадки, стопорный винт, стопорную гайку и шайбы.

Стопорную гайку можно затянуть стандартным рожковым ключом или, предпочтительно, смещенным кольцевым ключом (стандарты ISO 10104, DIN 838 или DIN 897). При необходимости из ISCAR можно заказать следующие кольцевые ключи:

  • 7000783 Кольцевой ключ 10X13 мм для комплекта охлаждения SR M20X2.5-40 и комплекта охлаждения SR M16X2-32
  • 7000788 Кольцевой ключ 6X7 мм для комплекта охлаждения SRM12X1.75-27 и комплекта охлаждения SR M10X1.5-22

Сборка со стопорной гайкой

Этапы: 1, 2, 3, 4, 5, 6, 7

Сборка без стопорной гайки

Этапы: 1, 2, 3, 4, 5, 6, 7

Запасные части

Обозначение
COOLANT SET SR M10X1.5-22 WASHER FLAT M4 DIN 433
SPRING PLUNGER
COOLANT SET SRM12X1.75-27 WASHER FLAT M4 DIN 433
SPRING PLUNGER
COOLANT SET SR M16X2-32 WASHER M8 DIN 433 A2
NOZZLE M8
NUT M8 DIN 934 A2
COOLANT SET SR M20X2.5-40 WASHER M8 DIN 433 A2
NOZZLE M8
NUT M8 DIN 934 A2

Охлаждающая трубка HSK-A

Охлаждающие трубки для хвостовиков HSK-A

Обозначение OAL LB THOD
COOLING TUBE HSK A32 26.00 5.5 M10X1
COOLING TUBE HSK A40 29.50 7.5 M12X1
COOLING TUBE HSK A50 33.00 9.5 M16X1
COOLING TUBE HSK A63 36.50 11.5 M18X1
COOLING TUBE HSK A80 40.00 13.5 M20X1.5
COOLING TUBE HSK A100 44.00 15.5 M24X1.5
COOLING TUBE HSK A125 48.00 17.5 M30X1.5
