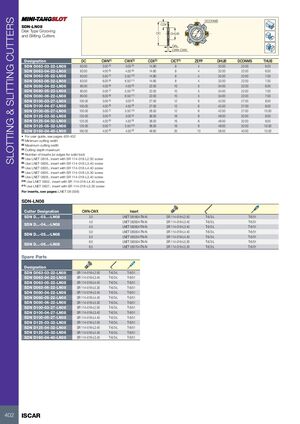

SDN-LN08

Дисковые фрезы для прорезки и шлицевания, несущие касательно закрепленные пластины LNET

Обозначение DC CWN(1) CWX(2) CDX(3) CICT(4) ZEFP DHUB DCONMS THUB
SDN D063-03-22-LN08 63,00 3,00 (5) 3,00 (5) 14,80 8 4 32,00 22,00 6,00
SDN D063-04-22-LN08 63,00 4,00 (6) 4,50 (9) 14,80 8 4 32,00 22,00 6,00
SDN D063-05-22-LN08 63,00 5,00 (7) 5,50 (10) 14,80 8 4 32,00 22,00 7,00
SDN D063-06-22-LN08 63,00 6,00 (8) 6,50 (11) 14,80 8 4 32,00 22,00 7,00
SDN D080-04-22-LN08 80,00 4,00 (6) 4,50 (9) 22,00 10 5 34,00 22,00 6,00
SDN D080-05-22-LN08 80,00 5,00 (7) 5,50 (10) 22,00 10 5 34,00 22,00 7,00
SDN D080-06-22-LN08 80,00 6,00 (8) 6,50 (11) 22,00 10 5 34,00 22,00 7,00
SDN D100-03-27-LN08 100,00 3,00 (5) 3,00 (5) 27,00 12 6 42,00 27,00 8,00
SDN D100-04-27-LN08 100,00 4,00 (6) 4,50 (9) 27,00 12 6 42,00 27,00 8,00
SDN D100-05-27-LN08 100,00 5,00 (7) 5,50 (10) 26,50 12 6 42,00 27,00 10,00
SDN D125-03-32-LN08 125,00 3,00 (5) 3,00 (5) 36,50 16 8 48,00 32,00 8,00
SDN D125-04-32-LN08 125,00 4,00 (6) 4,50 (9) 36,00 16 8 48,00 32,00 8,00
SDN D125-05-32-LN08 125,00 5,00 (7) 5,50 (10) 36,00 16 8 48,00 32,00 10,00
SDN D160-04-40-LN08 160,00 4,00 (6) 4,50 (9) 48,60 20 10 56,00 40,00 10,00
  • Справочное руководство см. на стр. 426-432

(1) Минимальная ширина резания
(2) Максимальная ширина резания
(3) Максимальная глубина резания
(4) Количество пластин (или режущих кромок для монолитного инструмента)
(5) Используйте пластину LNET 0818.. с винтом SR 114-018-L2.50
(6) Используйте пластину LNET 0826.. с винтом SR 114-018-L3.40
(7) Используйте пластину LNET 0830.. с винтом SR 114-018-L4.40
(8) Используйте пластину LNET 0835.. с винтом SR 114-018-L5.30
(9) Используйте пластину LNET 0828.. с винтом SR 114-018-L3.40
(10) Используйте пластину LNET 0832.. с винтом SR 114-018-L4.40
(11) Используйте пластину LNET 0837.. с винтом SR 114-018-L5.30

Пластины см. на стр.: LNET 08 (558)

SDN-LN08

Обозначение фрезы CWN-CWX Пластина
SDN D...-03...-LN08 3,0 LNET 081804-TN-N SR 114-018-L2.50 T-6/3-L T-6/51
SDN D...-04...-LN08 4,0 LNET 082604-TN-N SR 114-018-L3.40 T-6/3-L T-6/51
4,5 LNET 082804-TN-N SR 114-018-L3.40 T-6/3-L T-6/51
SDN D...-05...-LN08 5,0 LNET 083004-TN-N SR 114-018-L4.40 T-6/3-L T-6/51
5,5 LNET 083204-TN-N SR 114-018-L4.40 T-6/3-L T-6/51
6,0 LNET 083504-TN-N SR 114-018-L5.30 T-6/3-L T-6/51
SDN D...-06...-LN08 6,5 LNET 083704-TN-N SR 114-018-L5.30 T-6/3-L T-6/51

Запасные части

Обозначение
SDN D063-03-22-LN08 SR 114-018-L2.50 T-6/3-L T-6/51
SDN D063-04-22-LN08 SR 114-018-L3.40 T-6/3-L T-6/51
SDN D063-05-22-LN08 SR 114-018-L4.40 T-6/3-L T-6/51
SDN D063-06-22-LN08 SR 114-018-L5.30 T-6/3-L T-6/51
SDN D080-04-22-LN08 SR 114-018-L3.40 T-6/3-L T-6/51
SDN D080-05-22-LN08 SR 114-018-L4.40 T-6/3-L T-6/51
SDN D080-06-22-LN08 SR 114-018-L5.30 T-6/3-L T-6/51
SDN D100-03-27-LN08 SR 114-018-L2.50 T-6/3-L T-6/51
SDN D100-04-27-LN08 SR 114-018-L3.40 T-6/3-L T-6/51
SDN D100-05-27-LN08 SR 114-018-L4.40 T-6/3-L T-6/51
SDN D125-03-32-LN08 SR 114-018-L2.50 T-6/3-L T-6/51
SDN D125-04-32-LN08 SR 114-018-L3.40 T-6/3-L T-6/51
SDN D125-05-32-LN08 SR 114-018-L4.40 T-6/3-L T-6/51
SDN D160-04-40-LN08 SR 114-018-L3.40 T-6/3-L T-6/51
