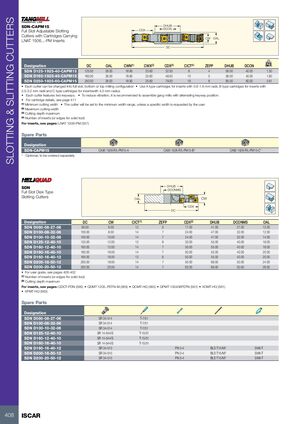

Фрезерные инструменты Iscar 2026 - страница 410

Предыдущая страница Следующая страница

Навигация

SDN-CAPM15 – Регулируемые дисковые резцы для полного слота с касетками

Регулируемые дисковые резцы типа полного слота с касетками, комплектуемые касетками с пластинами LNAT 1506...-PM.

Обозначение DC OAL CWN(1) CWX(2) CDX(3) CICT(4) ZEFP DHUB DCON Вес, кг
SDN D125-1925-40-CAPM15 125.00 26.00 18.90 25.60 32.50 8 4 56.00 40.00 1.30
SDN D160-1925-40-CAPM15 160.00 26.00 18.90 25.60 48.50 10 5 56.00 40.00 1.90
SDN D250-1925-60-CAPM15 250.00 26.00 18.90 25.60 79.00 16 8 85.00 60.00 4.81
  • Каждый резец можно переоборудовать в конфигурацию полного слота, нижнего или верхнего фрезерования
  • Используйте касетки типа A для пластин с радиусом 0.8–1.6 мм, касетки типа B для пластин с радиусом 2.5–3.2 мм и касетки типа C для пластин с радиусом 4.0 мм
  • Каждый резец имеет два паза для клина
  • Для уменьшения вибрации рекомендуется собирать узлы группового фрезерования с чередованием положения паза для клина
  • Для деталей касетки см. стр. 411

(1) Минимальная ширина резания • Резец будет установлен на минимальную ширину диапазона, если пользователем не запрошена другая ширина

(2) Максимальная ширина резания

(3) Максимальная глубина резания

(4) Количество пластин (или кромок для цельного инструмента)

Для пластин см. стр.: LNAT 1506-PM (557)

Запасные части
Обозначение Компоненты
SDN-CAPM15 CA90 1928-R/L-PM15-A CA90 1928-R/L-PM15-B* CA90 1928-R/L-PM15-C*

* Дополнительно, заказывается отдельно

SDN – Дисковые резцы для полного слота

Обозначение DC CW CICT(1) ZEFP CDX(2) DHUB DCONMS OAL
SDN D080-08-27-06 80.00 8.00 12 6 17.00 41.00 27.00 12.00
SDN D100-08-32-06 100.00 8.00 14 7 24.00 47.00 32.00 12.00
SDN D100-10-32-06 100.00 10.00 14 7 24.00 47.00 32.00 14.00
SDN D125-12-40-10 125.00 12.00 12 6 33.00 55.00 40.00 16.00
SDN D160-12-40-10 160.00 12.00 14 7 50.00 55.00 40.00 16.00
SDN D160-16-40-10 160.00 16.00 14 7 50.00 55.00 40.00 20.00
SDN D160-16-40-12 160.00 16.00 12 6 50.00 55.00 40.00 20.00
SDN D200-18-50-12 200.00 18.00 14 7 50.00 69.00 50.00 24.00
SDN D200-20-50-12 200.00 20.00 14 7 63.00 69.00 50.00 26.00

Для руководства пользователя см. стр. 426–432

(1) Количество пластин (или кромок для цельного инструмента)

(2) Максимальная глубина резания

Для пластин см. стр.: QDCT-PDN (565) • QDMT 1205..PDTN-M (565) • QOMT-HQ (560) • QPMT 100408PDTN (561) • XOMT-HQ (561) • XPMT-HQ (563)

Запасные части
Обозначение Компоненты
SDN D080-08-27-06 SR 34-514 T-7/51
SDN D100-08-32-06 SR 34-514 T-7/51
SDN D100-10-32-06 SR 34-514 T-7/51
SDN D125-12-40-10 SR 14-544/S T-15/51
SDN D160-12-40-10 SR 14-544/S T-15/51
SDN D160-16-40-10 SR 14-544/S T-15/51
SDN D160-16-40-12 SR 34-510 PN 3-4 • BLD T15/M7 • SW6-T
SDN D200-18-50-12 SR 34-510 PN 3-4 • BLD T15/M7 • SW6-T
SDN D200-20-50-12 SR 34-510 PN 3-4 • BLD T15/M7 • SW6-T
