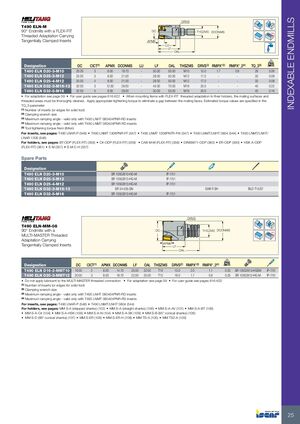

T490 ELN-M

90° фрезы с резьбовым креплением FLEX-FIT с касательным креплением сменных пластин

Обозначение DC Кол-во пластин APMX DCONMS LU LF OAL THSZMS DRVS Макс. угол 1 Макс. угол 2 Момент затяжки Масса, кг
T490 ELN D20-3-M1020.0038.0018.70—30.0050.00M1015.01.70.8290.06
T490 ELN D25-3-M1225.0038.0021.00—28.0050.00M1217.0——330.08
T490 ELN D25-4-M1225.0048.0021.00—28.0050.00M1217.0——330.08
T490 ELN D32-3-M16-1332.00312.5029.00—45.0070.00M1625.0——400.22
T490 ELN D32-5-M1632.0058.0029.00—30.0055.00M1625.0——400.16
  • Сведения об адаптации см. на стр. 59
  • Руководство пользователя см. на стр. 616–622
  • При установке инструмента с резьбовым креплением FLEX-FIT в оправки контактные поверхности и резьбовые участки необходимо тщательно очистить. Применить соответствующий момент затяжки для устранения зазора между контактирующими поверхностями. Расчётные значения момента затяжки указаны в параметре TQ_3

Условные обозначения:

  • (1) Количество пластин (или режущих кромок для монолитного инструмента)
  • (2) Размер ключа зажима
  • (3) Максимальный угол наклона при резании — применим только с пластинами T490 LNHT 080404PNR-RD
  • (4) Максимальный угол наклона при резании — применим только с пластинами T490 LNMT 080404PNR-RD
  • (5) Момент затяжки инструмента Нхм (lbfхin)

Пластины см. на стр.: T490 LNAR-P (548) • T490 LNMT 1306PNR-FF (547) • T490 LNMT 1306PNTR-FW (547) • T490 LNMT/LNHT 0804 (544) • T490 LNMT/LNHT/LNAR 1306 (546)

Оправки см. на стр.: BT-ODP (FLEX-FIT) (359) • C#-ODP (FLEX-FIT) (359) • CAB M-M (FLEX-FIT) (358) • DIN69871-ODP (360) • ER-ODP (360) • HSK A-ODP (FLEX-FIT) (361) • S M (357) • S M-C-H (357)

Запасные части

Обозначение Артикул Доп. информация
T490 ELN D20-3-M10SR 10502813-HG-MIP-7/51
T490 ELN D25-3-M12SR 10502813-HG-MIP-7/51
T490 ELN D25-4-M12SR 10502813-HG-MIP-7/51
T490 ELN D32-3-M16-13SR 34-535-SNSW6-T-SH, BLD T15/S7
T490 ELN D32-5-M16SR 10502813-HG-MIP-7/51

T490 ELN-MM-08

90° фрезы с многоступенчатым резьбовым креплением MULTI-MASTER с касательным креплением сменных пластин

Обозначение DC Кол-во пластин APMX DCONMS LF OAL THSZMS DRVS Макс. угол 1 Макс. угол 2 Масса, кг
T490 ELN D16-2-MMT1016.0028.0014.7020.0032.00T1013.02.01.10.03
T490 ELN D20-3-MMT1220.0038.0018.7022.0035.00T1216.01.70.80.05
  • Не применяйте смазку к резьбовому соединению MULTI-MASTER
  • Сведения об адаптации см. на стр. 59
  • Руководство пользователя см. на стр. 616–622

Условные обозначения:

  • (1) Количество пластин (или режущих кромок для монолитного инструмента)
  • (2) Размер ключа зажима
  • (3) Максимальный угол наклона при резании — применим только с пластинами T490 LNHT 080404PNR-RD
  • (4) Максимальный угол наклона при резании — применим только с пластинами T490 LNMT 080404PNR-RD

Пластины см. на стр.: T490 LNAR-P (548) • T490 LNMT/LNHT 0804 (544)

Оправки см. на стр.: MM S-A (ступенчатые хвостовики) (102) • MM S-A (прямые хвостовики) (106) • MM S-A-AV (101) • MM S-A-BT (109) • MM S-A-C# (104) • MM S-A-HSK (109) • MM S-A-N (104) • MM S-A-SK (109) • MM S-B (конические хвостовики 85°) (106) • MM S-D (конические хвостовики 89°) (107) • MM S-ER (108) • MM S-ER-H (108) • MM TS-A (105) • MM TS2-A (105)
