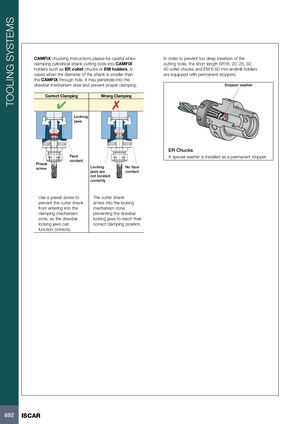

Инструкции по зажиму CAMFIX

Будьте осторожны при зажиме инструментов с цилиндрическим хвостовиком в держатели CAMFIX, такие как кулачковые патроны ER или держатели EM. В случаях, когда диаметр хвостовика меньше, чем сквозное отверстие CAMFIX, он может проникнуть в область механизма тяги и предотвратить надлежащий зажим.

Чтобы предотвратить слишком глубокое введение режущих инструментов, короткие кулачковые патроны ER16, 20, 25, 32, 40 и держатели концевых фрез EM 6-50 мм оснащены постоянными ограничителями.

Правильный зажим

• Используйте винт предустановки, чтобы предотвратить попадание хвостовика резца в зону механизма зажима, чтобы тяга с блокирующей челюстью могла функционировать правильно.
• Блокирующие челюсти расположены правильно
• Контакт по плоскости установлен

Неправильный зажим

• Хвостовик резца входит в зону механизма блокировки, что предотвращает достижение тягой с блокирующей челюстью правильного положения зажима.
• Блокирующие челюсти не расположены правильно
• Нет контакта по плоскости

Ограничитель для кулачков ER

Специальная шайба установлена в качестве постоянного ограничителя.
