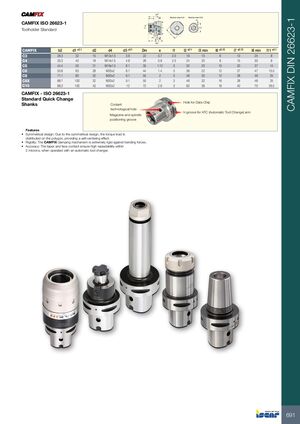

Стандартные быстросменные хвостовики CAMFIX ISO 26623-1

CAMFIX b2 d1 ±0.1 d2 d4 d5 ±0.1 Dm e l1 l2 ±0.1 l3 мин l6 ±0.15 l7 ±0.15 l8 мин l11 ±0.1
C3 28.3 32 15 M12x1.5 3.6 22 0.7 2.5 19 15 6 13 25 8
C4 35.3 40 18 M14x1.5 4.6 28 0.9 2.5 24 20 8 15 30 8
C5 44.4 50 21 M16x1.5 6.1 35 1.12 3 30 20 10 20 37 14
C6 55.8 63 28 M20x2 8.1 44 1.4 3 38 22 12 27 47 15.5
C8 71.1 80 32 M20x2 9.1 55 2 3 48 30 12 28 48 25
C8X 88.7 100 32 M20x2 9.1 55 2 3 48 32 16 28 48 25
C10 88.3 100 43 M20x2 12 72 2.8 3 60 36 16 40 70 26.5

Особенности

  • Симметричная конструкция: благодаря симметричной конструкции нагрузка крутящего момента распределяется на многоугольник, обеспечивая эффект самоцентрирования.
  • Жесткость: механизм зажима CAMFIX чрезвычайно жесткий при воздействии изгибающих сил.
  • Точность: конусность и контакт по плоскости обеспечивают высокую воспроизводимость в пределах 2 микронов при использовании с автоматической сменой инструмента.

Элементы конструкции

  • Отверстие для чипа данных
  • Технологическое отверстие для охлаждающей жидкости
  • Канавка позиционирования магазина и шпинделя
  • V-образная канавка для захвата автоматической смены инструмента (ATC)
