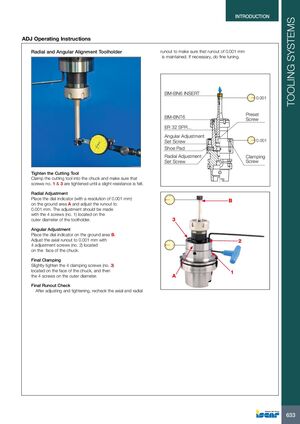

ADJ. Инструкции по эксплуатации

Радиальная и угловая регулировка державки

Затяжка режущего инструмента

Зажмите режущий инструмент в патроне и убедитесь, что винты № 1 и № 3 затянуты до лёгкого сопротивления.

Радиальная регулировка

Установите индикатор часового типа (с разрешением 0,001 мм) на обработанную поверхность A и отрегулируйте биение до 0,001 мм. Регулировка должна производиться четырьмя винтами (№ 1), расположенными на наружном диаметре державки.

Угловая регулировка

Установите индикатор часового типа на обработанную поверхность B. Отрегулируйте осевое биение до 0,001 мм четырьмя регулировочными винтами (№ 2), расположенными на торцевой поверхности патрона.

Окончательное зажатие

Слегка затяните четыре зажимных винта (№ 3), расположенные на торцевой поверхности патрона, затем четыре винта на наружном диаметре.

Окончательная проверка биения

После регулировки и затяжки повторно проверьте осевое и радиальное биение, чтобы убедиться, что биение 0,001 мм поддерживается. При необходимости выполните тонкую регулировку.
