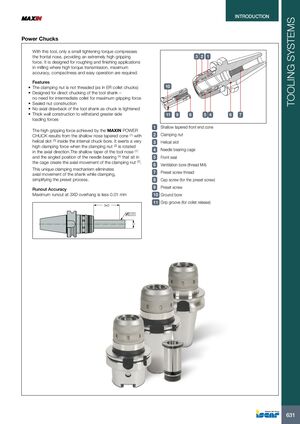

Фрезерные инструменты Iscar 2026 - страница 633

Силовые патроны

С помощью этого инструмента небольшой момент затяжки сжимает передний конус, обеспечивая чрезвычайно высокую силу захвата. Он предназначен для черновой и чистовой обработки при фрезеровании, где требуются высокий момент передачи, максимальная точность, компактность и удобство эксплуатации.

Характеристики

• Зажимная гайка не имеет резьбы (в отличие от цанговых патронов ER)
• Предназначен для прямого зажима хвостовика инструмента — не требует промежуточной цанги для максимальной силы захвата
• Герметизированная конструкция гайки
• Отсутствует осевой отход хвостовика инструмента при затягивании патрона
• Массивная конструкция стенок для выдерживания больших боковых нагрузок

Высокая сила захвата, достигаемая патроном MAXIN POWER CHUCK, обусловлена неглубоким конусом с конической передней поверхностью (1) с винтовой канавкой (3) внутри внутреннего отверстия патрона. При вращении зажимной гайки (2) в осевом направлении создаётся чрезвычайно высокая сила зажима. Неглубокая конусность переднего конца инструмента (1) и угловое расположение игольчатого подшипника (4) в клетке создают осевое перемещение зажимной гайки (2).

Этот уникальный механизм зажима устраняет осевое движение хвостовика при зажатии, упрощая процесс предварительной установки.

Точность биения

Максимальное биение при вылете 3xD составляет менее 0,01 мм

Описание элементов

1. Неглубокий конусный передний конец
2. Зажимная гайка
3. Винтовая канавка
4. Клетка игольчатого подшипника
5. Передний уплотнитель
6. Вентиляционное отверстие (резьба M4)
7. Резьба для регулировочного винта
8. Винт крепления (для регулировочного винта)
9. Регулировочный винт
10. Обработанное отверстие
11. Паз для отпускания цанги
