Фрезерные инструменты Iscar 2026 - страница 502

Предыдущая страница Следующая страница

Навигация

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ИНСТРУМЕНТЫ ДЛЯ ФРЕЗЕРОВАНИЯ РЕЗЬБЫ

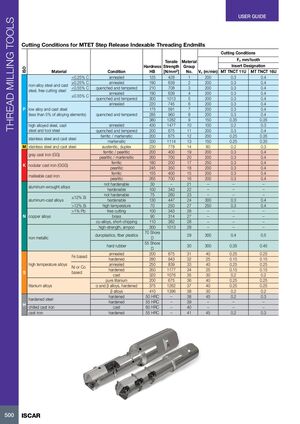

Условия резания для индексируемых концевых фрез MTET ступенчатого исполнения для нарезания резьбы

ISO Материал Состояние Твёрдость HB Предел прочности [N/mm²] Группа № Vc (м/мин) Подача на зуб Fz, мм/зуб
MT TNCT 11U MT TNCT 16U
P Углеродистая и литая сталь, свободнорезаемая сталь <0,25% C отожжённый 125 428 1 200 0,3 0,4
≥0,25% C отожжённый 190 639 2 200 0,3 0,4
<0,55% C закалённый и отпущенный 210 708 3 200 0,3 0,4
≥0,55% C отожжённый 190 639 4 200 0,3 0,4
≥0,55% C закалённый и отпущенный 300 1013 5 200 0,3 0,4
P Низколегированная и литая сталь (менее 5% легирующих элементов) отожжённый 220 745 6 200 0,3 0,4
закалённый и отпущенный 285 960 7 200 0,3 0,4
P Высоколегированная сталь, литая сталь и инструментальная сталь закалённый и отпущенный 380 1282 9 150 0,35 0,35
отожжённый 430 1477 10 100 0,2 0,3
M Нержавеющая сталь и литая сталь закалённый и отпущенный 200 675 11 200 0,3 0,4
ферритная / мартенситная 200 675 12 200 0,25 0,35
M Нержавеющая сталь и литая сталь мартенситная 330 1114 13 150 0,25 0,35
аустенитная, дуплексная 230 778 14 80 0,2 0,3
K Серый чугун (СЧ) ферритная / перлитная 200 400 19 200 0,3 0,4
перлитная / мартенситная 260 700 20 200 0,3 0,4
K Высокопрочный чугун (ВЧ) ферритный 180 200 17 250 0,3 0,4
перлитный 245 350 18 200 0,3 0,4
K Ковкий чугун ферритный 155 400 15 200 0,3 0,4
перлитный 265 700 16 200 0,3 0,4
N Деформируемые алюминиевые сплавы неупрочняемые 30 – 21 – – –
упрочняемые 100 343 22 – – –
N Литые алюминиевые сплавы ≤12% Si неупрочняемые 75 260 23 – – –
≤12% Si упрочняемые 130 447 24 300 0,3 0,4
N Литые алюминиевые сплавы >12% Si высокотемпературные 70 250 27 250 0,3 0,4
>1% Pb свободнорезаемые 100 343 28 – – –
N Медные сплавы латунь 90 314 27 – – –
медные сплавы короткостружечные 110 382 28 – – –
высокопрочные AMPCO 300 1013 28 – – –
N Неметаллические материалы пластмассы 70 Shore D, армированные волокном 29 300 0,4 0,5
твёрдая резина 55 Shore D 30 300 0,35 0,45
S Жаропрочные сплавы на основе Fe отожжённый 200 675 31 40 0,25 0,25
закалённый 280 943 32 25 0,15 0,15
S Жаропрочные сплавы на основе Ni или Co отожжённый 250 839 33 40 0,25 0,25
закалённый 350 1177 34 25 0,15 0,15
S Титановые сплавы литой 320 1076 35 30 0,2 0,2
технически чистый титан 200 675 36 40 0,25 0,25
α и β сплавы закалённые 375 1262 37 40 0,25 0,25
S Титановые сплавы β сплавы 410 1396 38 30 0,2 0,2
H Закалённая сталь, отбелённый чугун закалённый 50 HRC – – 38 45 0,2 0,3
закалённый 55 HRC – – 39 – – –
литой 60 HRC – – 40 – – –
H Чугун закалённый 55 HRC – – 41 45 0,2 0,3
