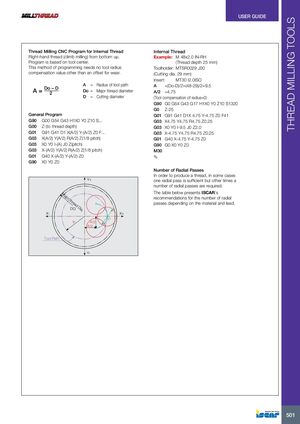

Правая резьба (встречное фрезерование) снизу вверх.
Пример: M 48x2,0 IN-RH (глубина резьбы 25 мм)
Держатель инструмента: MTSR0029 J30 (диаметр резания 29 мм)
Пластина: MT30 I2.0ISO
Программирование основано на центре инструмента. Этот метод программирования требует только смещение допуска износа, без значения компенсации радиуса инструмента.
| A = (Do - D) / 2 = (48 - 29) / 2 = 9,5 |
| A / 2 = 4,75 |
| (Компенсация радиуса инструмента = 0) |
G90 G0 G54 G43 H1X0 Y0 Z10 S1320
G0 Z-25
G01 G91 G41 D1X 4.75 Y-4.75 Z0 F41
G03 X4.75 Y4.75 R4.75 Z0.25
G03 X0 Y0 I-9.5 J0 Z2.0
G03 X-4.75 Y4.75 R4.75 Z0.25
G01 G40 X-4.75 Y-4.75 Z0
G90 G0 X0 Y0 Z0
M30
%
Где:
A = Радиус траектории инструмента
Do = Номинальный диаметр резьбы
D = Диаметр резания
Схема показывает движение инструмента в плоскости XY с направлениями осей координат (X+, X-, Y+, Y-) и обозначением основного диаметра резьбы (Do dia.) и диаметра фрезы (D).
Для изготовления резьбы в некоторых случаях достаточно одного радиального прохода, но часто требуется несколько проходов. В таблице ниже приведены рекомендации ISCAR по количеству радиальных проходов в зависимости от материала и шага резьбы.
