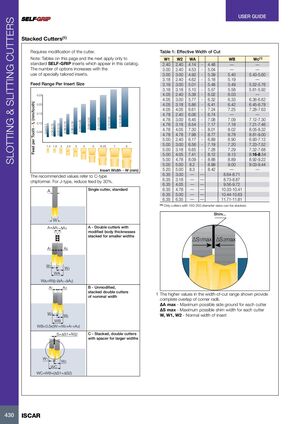

Руководство пользователя

Фрезы для нарезания пазов и прорезей

Составные резцы

Требует модификации резца.

Примечание: таблицы на этой странице и следующей относятся только к стандартным пластинам SELF-GRIP, представленным в этом каталоге. Количество вариантов увеличивается при использовании специально подобранных пластин.

Диапазон подачи в зависимости от размера пластины

Подача на зуб - fz (мм/зуб)
Ширина пластины - W (мм)
0,250,200,150,100,05Ширина пластины - W
0,12–0,300,10–0,250,08–0,220,08–0,200,06–0,180,04–0,1
0,04–0,12
0,05–0,13
1,4 1,6 2 2,4 3 4 5 6,35 7 8

Рекомендуемые значения относятся к формообразователю стружки типа C. Для типа J уменьшите подачу на 30%.

Таблица 1: Эффективная ширина резания

W1W2WAWBWc
2,402,404,144,48—
3,002,404,535,04—
3,003,004,925,395,40–5,60
3,182,404,625,185,19
3,183,005,015,485,49–5,76
3,183,185,105,575,61–5,92
4,052,405,386,026,03
4,053,005,776,326,33–6,62
4,053,185,866,416,42–6,78
4,054,056,617,247,25–7,63
4,782,406,066,74—
4,783,006,457,087,09–7,30
4,783,186,547,177,18–7,46
4,784,057,308,018,02–8,32
4,784,787,988,778,78–9,00
5,002,406,176,896,90–7,12
5,003,006,567,197,20–7,52
5,003,186,657,287,29–7,68
5,004,057,418,128,13–8,54
5,004,788,098,888,89–9,22
5,005,008,28,999,00–9,44
5,205,008,38,42—
6,353,00——8,64–8,71
6,353,18——8,73–8,87
6,354,05——9,56–9,72
6,354,78——10,33–10,41
6,355,00——10,44–10,63
6,356,35——11,71–11,81

Только резцы диаметром 160–250 мм могут быть составлены.

А — одиночный резец, стандартный

А = ΔA1+ΔA2

WA=WB-(ΔA1+ΔA2)

А — двойные резцы с модифицированной толщиной корпуса, составленные для меньших ширин

В — немодифицированные составленные двойные резцы номинальной ширины

WB=0,5x(W1+W2+A1+A2)

S=ΔS1+ΔS2

С — составленные двойные резцы с прокладкой для больших ширин

WC=WB+(ΔS1+ΔS2)

W, W1, W2 — нормальная ширина пластины

Более высокие значения в показанном диапазоне ширины резания обеспечивают полное перекрытие радиусов углов.

ΔA макс — максимально возможная боковая заточка для каждого резца

ΔS макс — максимально возможная ширина прокладки для каждого резца
